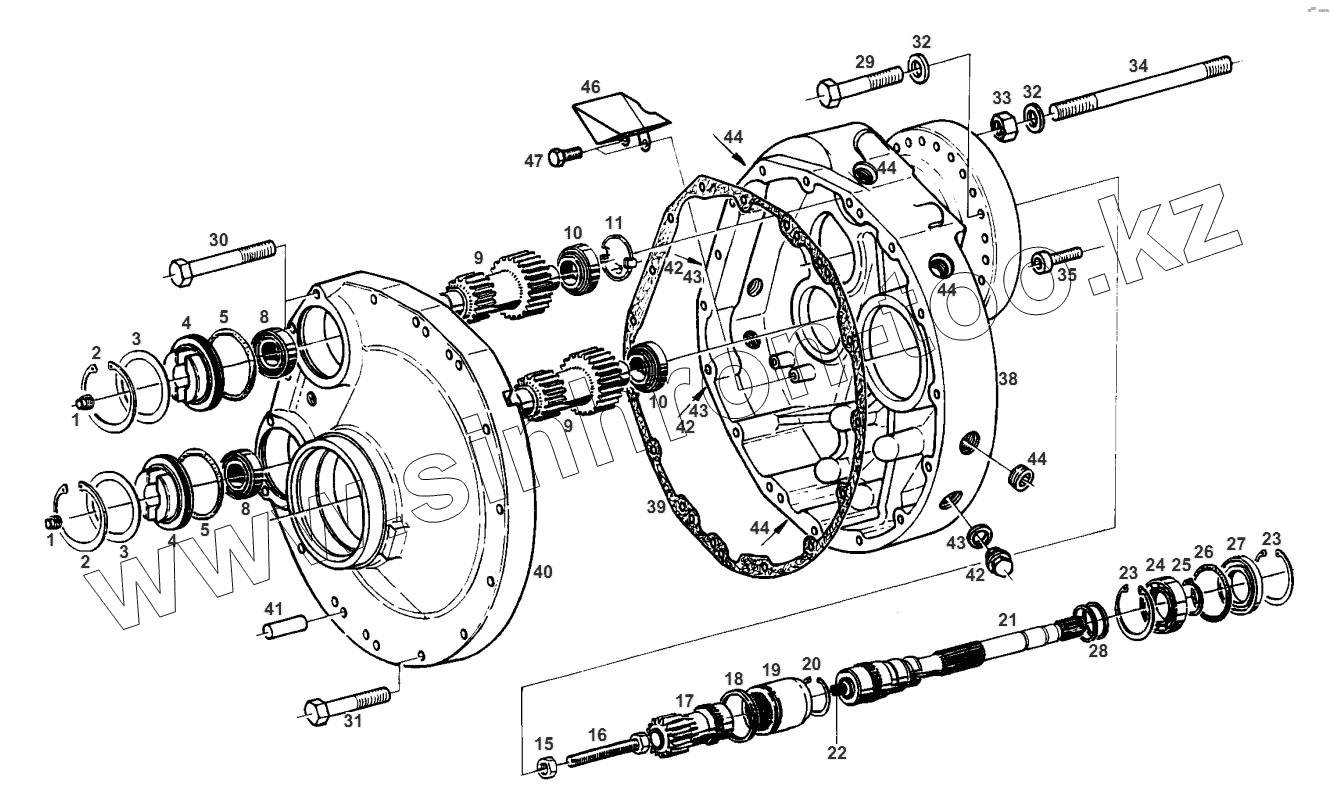

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. FINAL DRIVE

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

8

8

9

9

10

10

11

11

15

16

17

18

19

20

21

22

23

23

24

25

26

27

28

29

30

31

32

32

33

34

35

35

38

39

40

41

42

42

42

43

43

43

44

44

44

44

44

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Х484102800000		LOCK SCREW
2	Х530108546000		CIRCLIP
3	G001990200120		SHIM SET
4	514100150030		BEARING COVER
5	Х548978315000		O-RING
8	G514100150150		BEVEL ROLLER BEARING
9	514100150150		DOUBLE SPUR PINION
10	Х619049041009		BEVEL ROLLER BEARING
11	198100150160		OIL BAFFLE
11	198100150150		OIL BAFFLE
15	Х428804404000		HEXAGON NUT
16	199101150030		SCREW
17	514100150160		SPUR GEAR
18	514100150090		SCRAPER RING
19	198100150080		PROFILE BUSH
20	Х530107146000		CIRCLIP
21	524101150092		SIDE SHAFT
22	Х412823006000		THREADED PIN
23	Х530108346000		CIRCLIP
24	Х605509711000		GROOVE BALLBEARING
25	Х530006446000		CIRCLIP
26	Х548978315000		O-RING
27	Х550128300000		ROTARY SHAFT SEAL
28	Х560713100000		PLAIN COMPRES.RING
29	Х486536701000		HEXAGON SCREW
30	Х486536606000		HEXAGON SCREW
31	Х486536206000		HEXAGON SCREW
32	345300100110		DISC
33	Х428203205000		HEXAGON NUT
34	Х482930901000		THREADED PIN
35	Х485005405000		CYLIND. HEAD SCREW
35	Х485007605000		CYLIND. HEAD SCREW
38	524101150190		AXLE HOUSING
39	514100150120		GASKET
40	514100150021		COVER
41	Х505558539000		CYLINDRICAL PIN
42	Х494306800000		LOCK SCREW
43	Х540008278000		SEALING RING
44	Х483503200000		LOCK SCREW
46	Н524100150010		OIL BAFFLE
47	Х487526841000		HEXAGON SCREW

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
