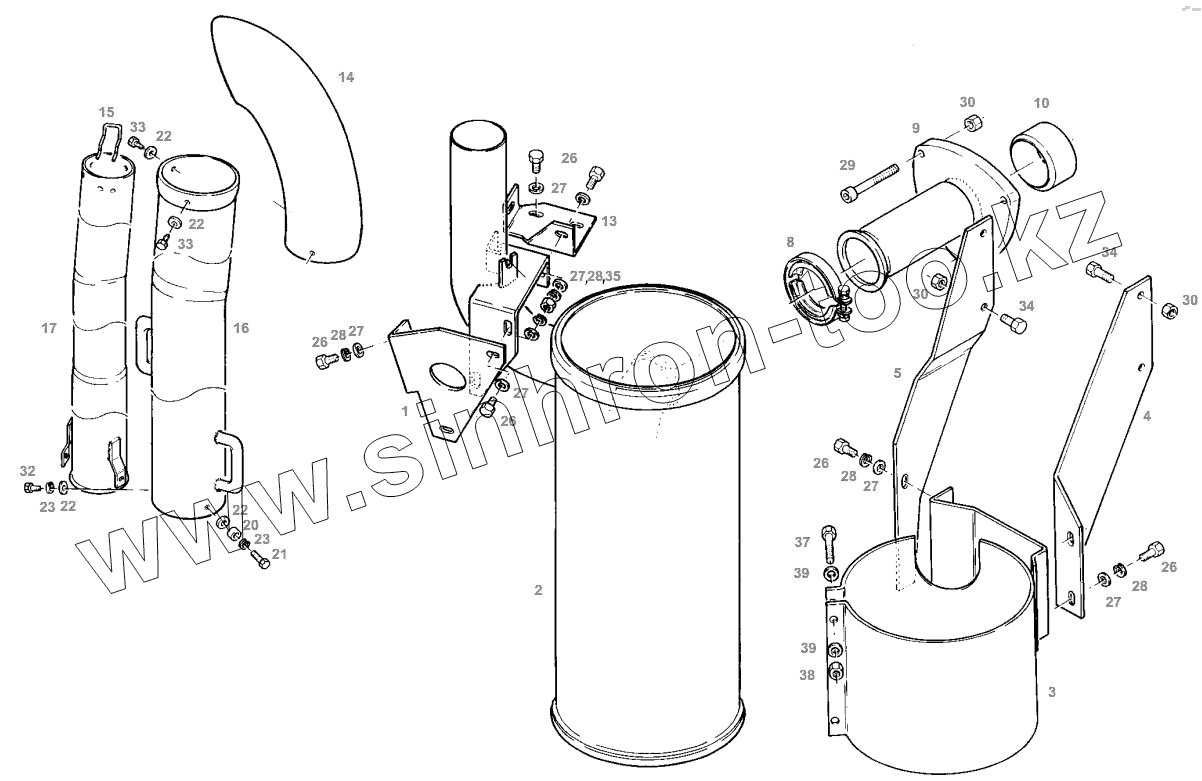

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. EXHAUST UPRIGHT
1
2
3
4
5
8
9
10
13
14
15
16
17
20
21
22
22
22
22
23
23
26
26
26
26
26
27
27
27
27
27
27
28
28
28
28
29
30
30
30
32
33
33
34
34
35
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н524200100010 | SUPPORT | |
| 2 | Н524200100100 | SILENCER | |
| 3 | Н524200100030 | EXHAUST HOLDER | |
| 4 | 524200100040 | CARRIER | |
| 5 | 524200100050 | SUPPORT | |
| 8 | Х458543000000 | CLAMP | |
| 9 | Н524200100200 | EXHAUST PIPE | |
| 10 | 524200100021 | INTERMEDIATE PIECE | |
| 13 | 524200100070 | SUPPORT | |
| 14 | 524200100060 | BEND | |
| 15 | 524200100030 | SPRING CLAMP | |
| 16 | Н524200100050 | END PIPE | |
| 17 | Н524200100040 | TAILPIPE | |
| 20 | 199860100540 | PIPE | |
| 21 | Х487520741000 | HEXAGON SCREW | |
| 22 | Х454305108000 | DISC | |
| 23 | Х520803001000 | SPRING RING | |
| 26 | Х487527641000 | HEXAGON SCREW | |
| 27 | Х454306308000 | DISC | |
| 28 | Х520803901000 | SPRING RING | |
| 29 | Х485014105000 | CYLIND. HEAD SCREW | |
| 30 | Х428202839000 | HEXAGON NUT | |
| 32 | Х487520441000 | HEXAGON SCREW | |
| 33 | Х495319875000 | SELF-TAPPING SCREW | |
| 34 | Х487531341000 | HEXAGON SCREW | |
| 35 | Х428202439000 | HEXAGON NUT | |
| 37 | Х487528441000 | HEXAGON SCREW | |
| 38 | Х434102440000 | HEXAGON NUT | |
| 39 | Х450006308000 | DISC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
