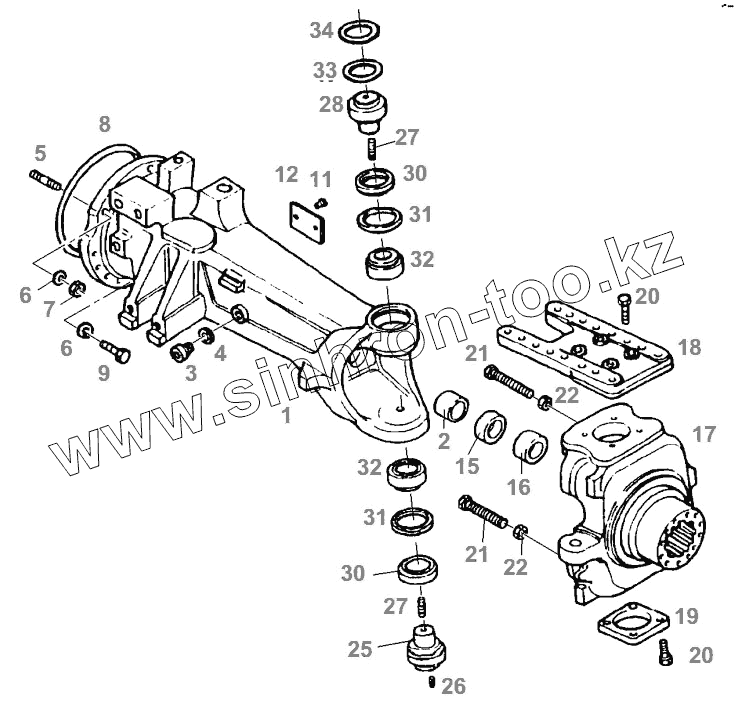

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. DRIVE
1
2
3
4
5
6
6
7
8
9
11
12
15
16
17
17
18
18
20
20
21
21
22
22
25
26
27
27
28
30
30
31
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G524300020020 | AXLE BRIDGE | |
| 2 | 385300020610 | BUSH | |
| 3 | 385300020140 | OIL LOCKING PLUG | |
| 4 | Х540007678000 | SEALING RING | |
| 5 | Х489136201000 | THREADED PIN | |
| 6 | Х521405047000 | SPRING WASHER | |
| 7 | Х428203441000 | HEXAGON NUT | |
| 8 | Х549030900000 | O-RING | |
| 9 | Х486536006000 | HEXAGON SCREW | |
| 11 | Х419432887000 | NOTCHED PIN | |
| 12 | А385300021010 | TYPE PLATE | |
| 15 | Х550096901000 | ROTARY SHAFT SEAL | |
| 16 | 155302020085 | PROTECTION | |
| 17 | 524300020570 | HUB CARRIER | |
| 17 | 524300020170 | HUB CARRIER | |
| 18 | 524300020040 | MUDGUARD PLATE | |
| 18 | 524300020540 | MUDGUARD PLATE | |
| 20 | Х487535806000 | HEXAGON SCREW | |
| 21 | F718301020310 | SCREW | |
| 22 | Х428804004000 | HEXAGON NUT | |
| 25 | F411301021210 | KNUCKLE PIN | |
| 26 | Х412823006000 | THREADED PIN | |
| 27 | Х412821800000 | THREADED PIN | |
| 28 | 524300020030 | KNUCKLE PIN | |
| 30 | 524300020480 | KNUCK. PIN SEAL RING | |
| 31 | 524300020470 | RING | |
| 32 | Х619066600000 | BEVEL ROLLER BEARING | |
| 33 | 524300020450 | SPACER DISK | |
| 34 | 524300020460 | SPACER DISK |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
