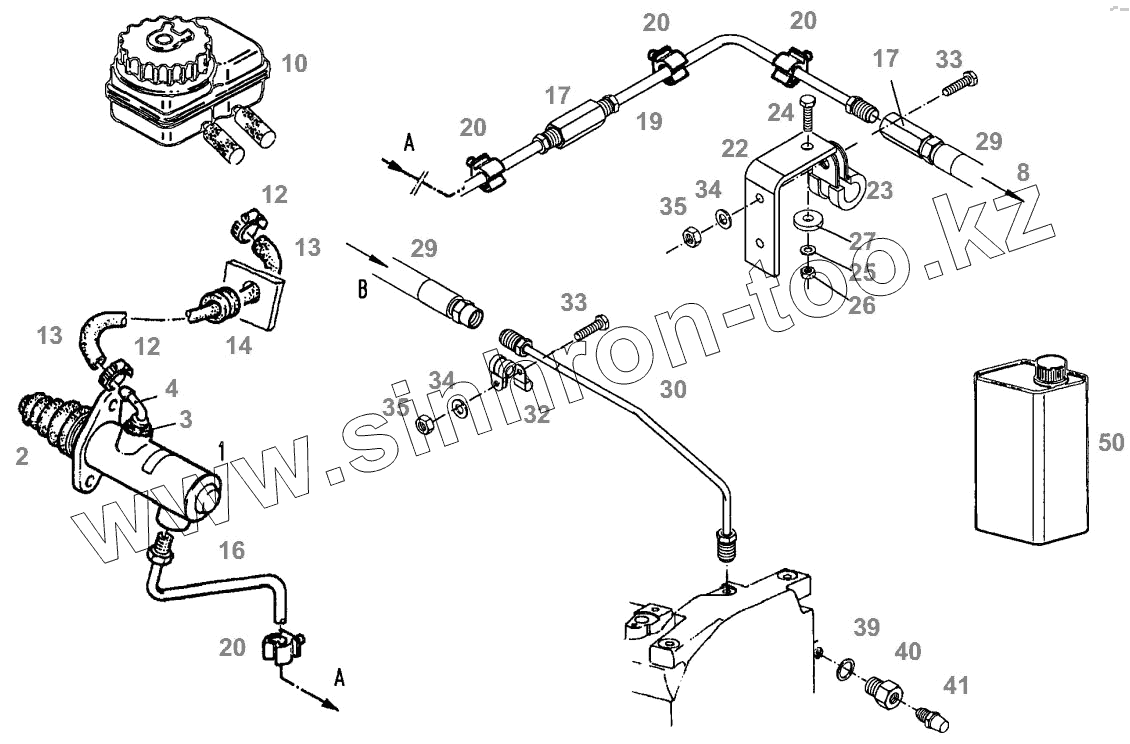

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. CLUTCH ACTUATING
1
1
2
3
4
14
16
17
17
19
20
20
20
20
22
23
24
25
26
27
29
29
30
32
33
33
34
34
35
35
39
40
41
41
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F524100100010 | REPAIR KIT | |
| 1 | G524100100051 | CLUTCH MASTER CYLIND | |
| 2 | F514100100260 | PROTECTING CAP | |
| 3 | F210103070060 | RUBBER PLUG | |
| 4 | F821100070500 | KNEE | |
| 14 | 816500020220 | GROMMET | |
| 16 | 524100100230 | CONNECTING PIPE | |
| 17 | F291100100110 | INTERMEDIATE PIECE | |
| 19 | 524100100280 | CONNECTING PIPE | |
| 20 | Х668468201000 | CABLE FASTENER | |
| 22 | 524100100360 | ANGLE | |
| 23 | Х459076400000 | PIPE COLLAR | |
| 24 | Х487527941000 | HEXAGON SCREW | |
| 25 | Х450006308000 | DISC | |
| 26 | Х428202439000 | HEXAGON NUT | |
| 27 | 024901010010 | DISC | |
| 29 | Н822100100030 | BRAKE HOSE | |
| 30 | 524100100350 | CONNECTING PIPE | |
| 31 | Х459075600000 | PIPE COLLAR | |
| 32 | Х459075100000 | PIPE COLLAR | |
| 33 | Х487521141000 | HEXAGON SCREW | |
| 34 | Х450005108000 | DISC | |
| 35 | Х428202239000 | HEXAGON NUT | |
| 39 | Х540004078000 | SEALING RING | |
| 40 | F250100070090 | SCREW CONNECTOR | |
| 41 | G514100100060 | AIR-VENT VALVE | |
| 41 | F514100100460 | PROTECTING CAP | |
| 50 | Х902011622000 | HYDRAULIC OIL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
