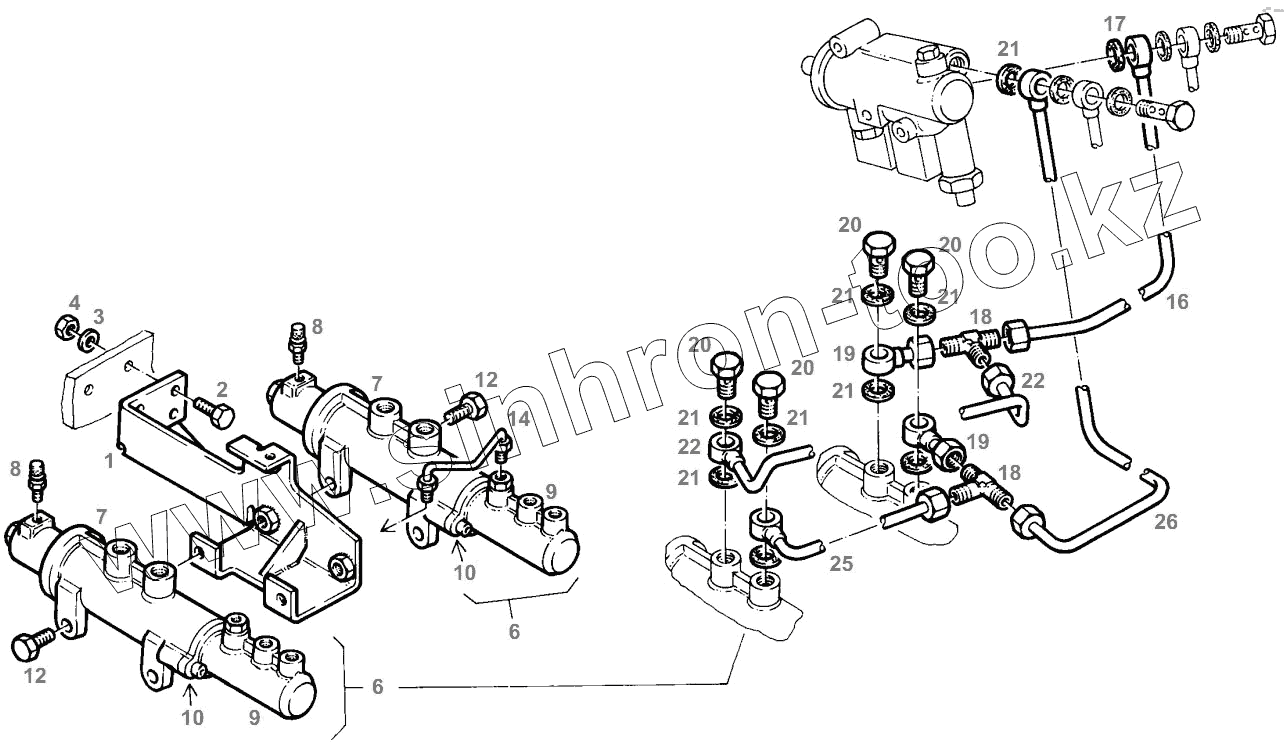

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. BRAKE BOOSTER
1
2
3
4
6
6
7
7
8
8
9
9
10
10
12
12
14
16
16
16
17
18
18
19
19
19
19
20
20
20
20
21
21
21
21
21
21
21
22
22
22
22
25
25
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н524101070100 | SUPPORT | |
| 2 | Х487531541000 | HEXAGON SCREW | |
| 3 | Х450907508000 | DISC | |
| 4 | Х428202839000 | HEXAGON NUT | |
| 6 | G524101070091 | BRAKE | |
| 7 | F524101070110 | HYDRAULIC BOOSTER | |
| 8 | F284100070170 | BREATHER PLUG | |
| 9 | F524101070120 | MASTER CYLINDER | |
| 10 | F524101070130 | SPACER DISK | |
| 12 | Х487531741000 | HEXAGON SCREW | |
| 14 | 524101070290 | BALANCE PIPE | |
| 16 | Н524101070120 | PRESSURE PIPE | |
| 16 | Х596516139000 | GLAND NUT | |
| 16 | Х592016102000 | CUTTING RING | |
| 17 | Х540004278000 | SEALING RING | |
| 18 | Х592716100000 | T-SOCKET | |
| 19 | Н524101070020 | PIPE | |
| 19 | Х592016102000 | CUTTING RING | |
| 19 | Х596516139000 | GLAND NUT | |
| 20 | 205300132010 | HOLLOW SCREW | |
| 21 | Х540004678000 | SEALING RING | |
| 22 | Н524101070090 | PRESSURE PIPE | |
| 22 | Х592016102000 | CUTTING RING | |
| 22 | Х596516139000 | GLAND NUT | |
| 25 | Х596516139000 | GLAND NUT | |
| 25 | Н524101070040 | PIPE | |
| 25 | Х592016102000 | CUTTING RING | |
| 26 | Х596516139000 | GLAND NUT | |
| 26 | Н524101070060 | PIPE | |
| 26 | Х592016102000 | CUTTING RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
