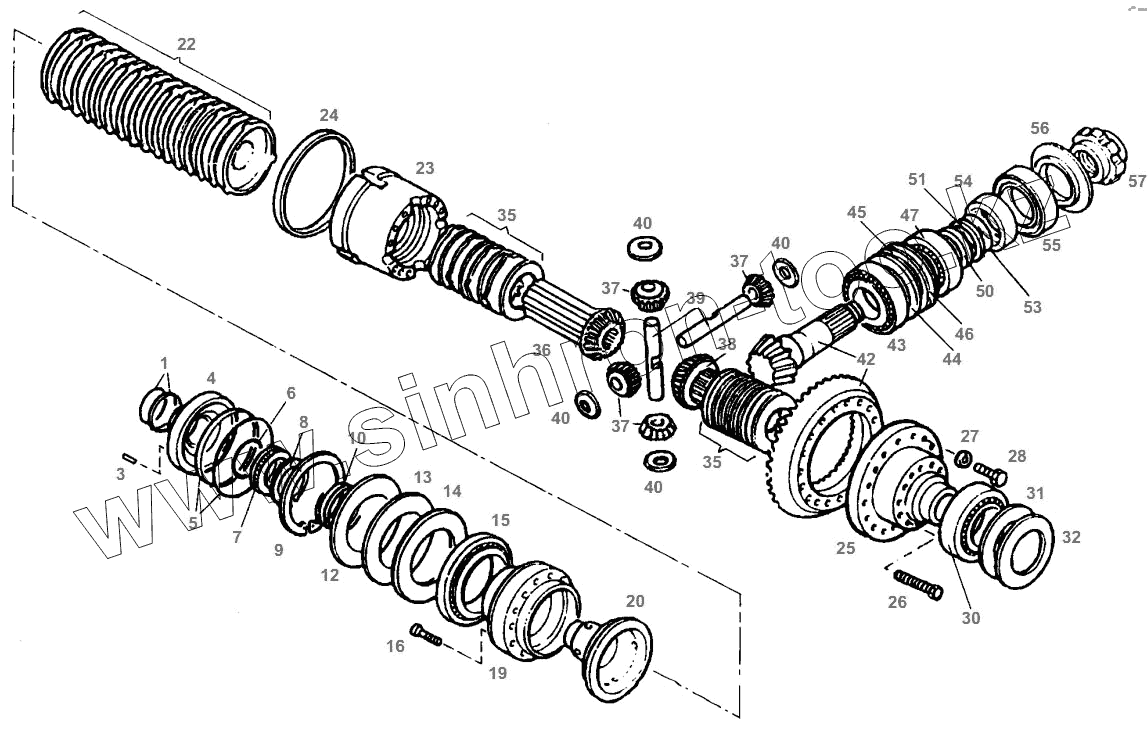

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. AXLE BRIDGE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
5
6
7
8
9
10
12
13
14
15
16
19
20
22
23
24
26
27
28
30
31
32
35
35
36
36
39
40
40
40
40
42
43
44
45
46
47
50
51
51
51
53
54
55
56
57
Позиция на иллюстрации Заводской номер детали Название детали
1 G524300020820 SEALING RING
3 Х505545139000 CYLINDRICAL PIN
4 F524300020030 PISTON
5 F718301020210 O-RING
6 Х548927300000 O-RING
7 G816300020810 THRUST BEARING
8 Х530007146000 CIRCLIP
9 Х530109946000 CIRCLIP
10 816300020670 PRESSURE SPRING
12 816300020100 SPACER DISK
13 816300020110 SPACER DISK
14 816300020320 SPACER DISK
15 G816300020180 BEVEL ROLLER BEARING
16 Х485013206000 CYLIND. HEAD SCREW
19 524300020090 BEARING FLANGE
20 524300020800 PRESSURE FLANGE
22 G524300020800 DISC KIT
23 G524300020050 DIFFERENTIAL CASE
24 524300020520 RING
26 Х485014100000 CYLIND. HEAD SCREW
27 Х521404447000 SPRING WASHER
28 Х487531806000 HEXAGON SCREW
30 Х619049541009 BEVEL ROLLER BEARING
31 155302020275 SPACER DISK
32 155302020280 SPACER DISK
35 G524300020611 DISC KIT
36 G524300020060 DIFFERENTIAL GEARING
36 G524300020260 DIFFERENTIAL GEARING
39 524300020600 BRACKET BOLT
40 524300020610 DISC
42 G524300020121 BEVEL DRIVE
43 G524300020160 BEVEL ROLLER BEARING
44 524300020060 SPACER DISK
45 385300020230 SPACER DISK
46 385300020220 SPACER DISK
47 G524300020170 BEVEL ROLLER BEARING
50 524300020280 DISC
51 F718301020050 DISC
51 524300020230 SPACER DISK
51 524300020240 SPACER DISK
53 Х548909601000 O-RING
54 524300020110 BUSH
55 Н524300020121 ROTARY SHAFT SEAL
56 524300020070 RING
57 524300020100 NUT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
