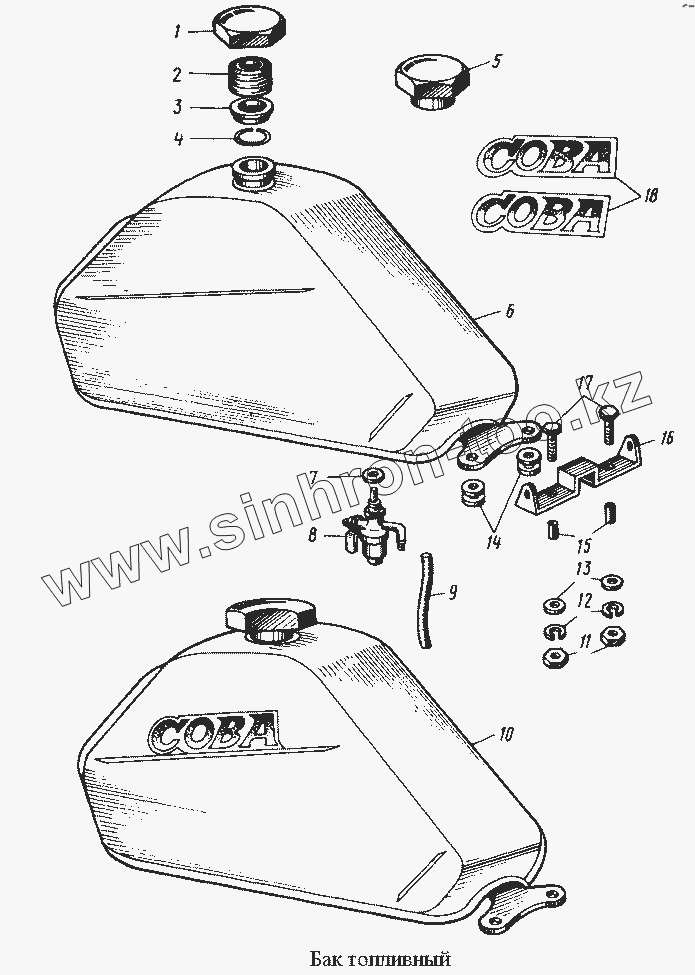

Каталог запасных частей к технике: ЗиД "Восход". Бак топливный
1
1
2
3
3
4
4
5
5
6
6
6
7
7
8
9
10
10
10
11
12
13
14
14
15
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 400001301303 | Корпус пробки бака | |
| 1 | 400001301301 | Корпус пробки бака | |
| 2 | 9513012 | Манжета | |
| 3 | 095001301401 | Заглушка манжеты | |
| 3 | 095001301403 | Заглушка манжеты | |
| 4 | 095001301501 | Замок заглушки | |
| 4 | 095001301503 | Замок заглушки | |
| 5 | 400001390301 | Пробка бака | |
| 5 | 400001390303 | Пробка бака | |
| 6 | 149001390401 | Бак топливный | |
| 6 | 149001390402 | Бак топливный | |
| 6 | 149001390403 | Бак топливный | |
| 7 | 075001993301 | Шайба уплотнительная | |
| 7 | 075001993303 | Шайба уплотнительная | |
| 8 | 7719939 | Кран Кр-12 | |
| 9 | 075001906501 | Трубка топливопровода | |
| 10 | 149001390001 | Бак топливный | |
| 10 | 149001390002 | Бак топливный | |
| 10 | 149001390003 | Бак топливный | |
| 11 | 085000370701 | Гайка М8х1-6Н | |
| 12 | 085820471601 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 13 | 085820471501 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 14 | 134005800401 | Втулка | |
| 14 | 134005800403 | Втулка | |
| 15 | 400005800501 | Втулка распорная | |
| 16 | 149001915301 | Планка | |
| 17 | 085820172801 | Болт М8х1-6gх25.019 ГОСТ 7796-70 | |
| 17 | 085820172803 | Болт М8х1-6gх25 | |
| 18 | 149001935401 | Наклейка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
