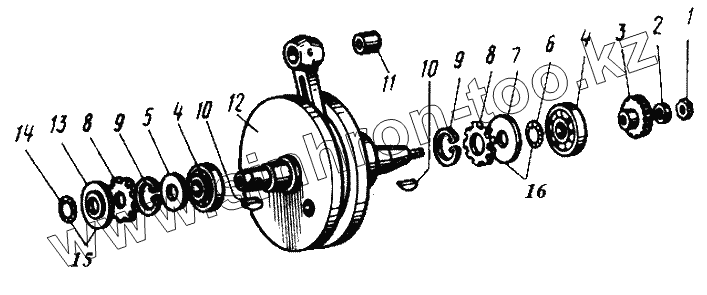

Каталог запасных частей к технике: ЗиД "Сова". Вал коленчатый
1
2
3
4
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 085000300901 | Гайка М12х1,5-6Н | |
| 2 | 085000402701 | Шайба 13 | |
| 3 | 150000104601 | Звездочка моторной передачи ведущая | |
| 4 | 134820190601 | Подшипник 6-204АШ | |
| 5 | 085000404501 | Шайба 30 | |
| 6 | 073000104501 | Пружина сальника вала кикстартера | |
| 7 | 073000104401 | Манжета сальника коленчатого вала левая | |
| 8 | 085000404201 | Шайба 22 | |
| 9 | 085001100701 | Кольцо 47 | |
| 10 | 085001000101 | Шпонка сегментная 4х5 | |
| 11 | 134000193901 | Подшипник игольчатый К14х18х25Д | |
| 12 | 150000191906 | Вал коленчатый | |
| 13 | 124000107301 | Манжета сальника коленчатого вала правая | |
| 14 | 073000107401 | Пружина сальника коленчатого вала | |
| 15 | 124000192801 | Сальник коленчатого вала правый | |
| 16 | 073000192001 | Сальник коленчатого вала левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
