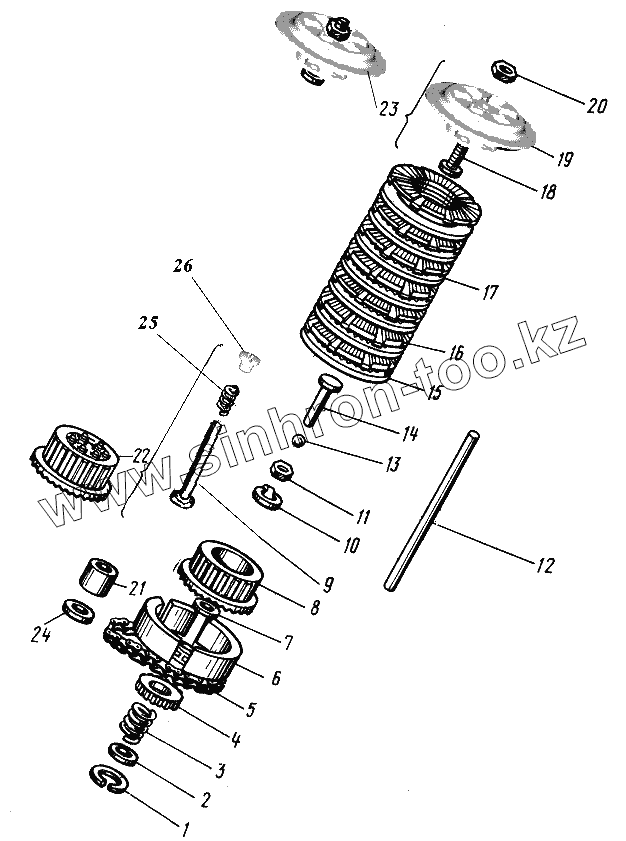

Каталог запасных частей к технике: ЗиД "Сова". Сцепление
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 085001102101 | Кольцо 23х1,6 | |
| 2 | 124000105601 | Колпачок | |
| 3 | 124000105501 | Пружина шестерни кикстартера | |
| 4 | 077000105401 | Шестерня кикстартера | |
| 5 | 150000192401 | Цепь ПВ-9.525-1300, 44 звена | |
| 6 | 150000192201 | Барабан сцепления наружный | |
| 7 | 085002401601 | Шайба 15 | |
| 8 | 149000114801 | Барабан сцепления внутренний | |
| 9 | 149000129901 | Шпилька | |
| 10 | 075000105701 | Шайба стопорная | |
| 11 | 085000301001 | Гайка М12х1,5Ш-6Н | |
| 12 | 077000107102 | Шток выключения сцепления | |
| 13 | 075820113301 | Шарик Б 4,763-200 ГОСТ 3722-81 | |
| 14 | 075000106101 | Грибок выключения сцепления | |
| 15 | 070000105801 | Диск сцепления ведомый внутренний | |
| 16 | 149000105901 | Диск ведущий | |
| 17 | 075000106001 | Диск сцепления ведомый | |
| 18 | 085000202301 | Винт специальный М7-6hх23 | |
| 19 | 149000106201 | Диск тарельчатый сцепления | |
| 20 | 085000301601 | Гайка М7-6Н | |
| 21 | 075000104701 | Втулка зубчатки сцепления | |
| 22 | 149000191101 | Барабан сцепления внутренний | |
| 23 | 149000195801 | Диск тарельчатый сцепления | |
| 24 | 085002403601 | Шайба 15 | |
| 25 | 149000102801 | Пружина сцепления | |
| 26 | 149000129801 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
