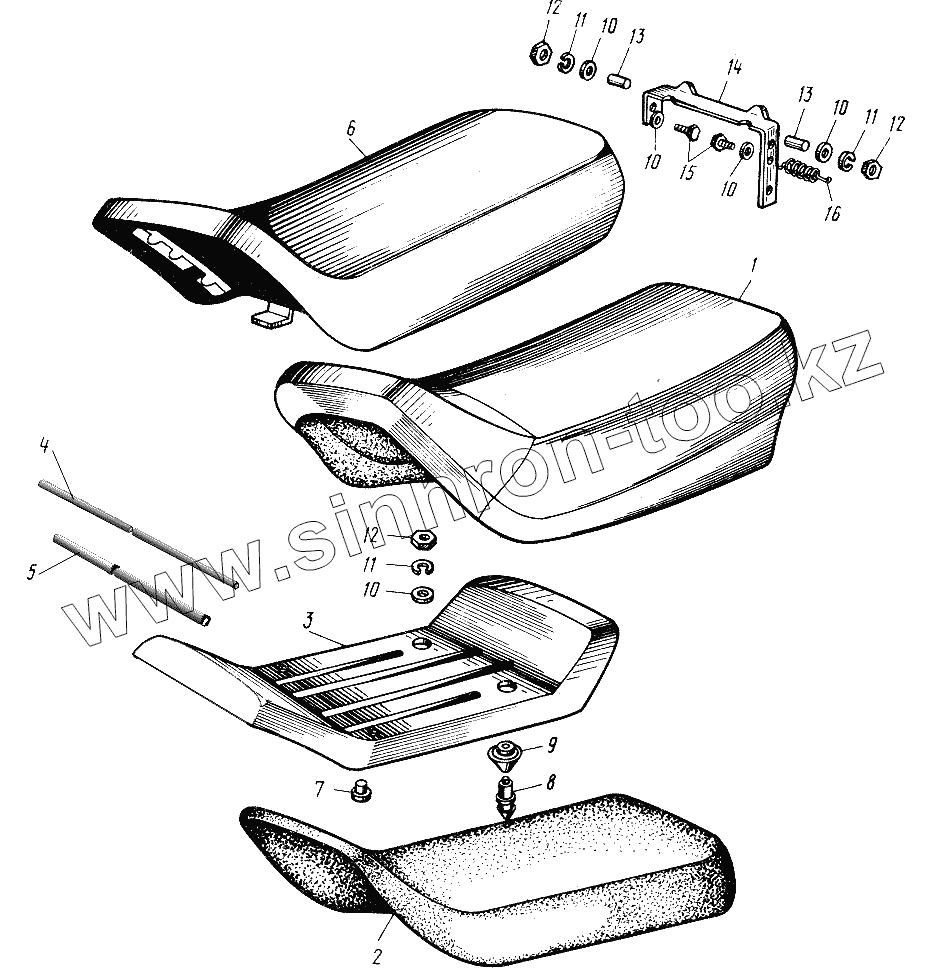

Каталог запасных частей к технике: ЗиД "Сова". Седло
1
2
3
4
5
6
7
8
9
10
10
10
10
10
11
11
11
12
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 149001492701 | Покрышка седла | |
| 2 | 149001408601 | Подушка седла | |
| 3 | 149001490101 | Каркас седла | |
| 4 | 149001402201 | Проволока прижимная | |
| 5 | 149001416201 | Кант | |
| 6 | 149001490001 | Седло | |
| 7 | 150001402301 | Упор | |
| 8 | 149001416401 | Фиксатор | |
| 9 | 150001932301 | Втулка | |
| 10 | 085820471501 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 11 | 085820471601 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 12 | 085000370701 | Гайка М8х1-6Н | |
| 13 | 400005800501 | Втулка распорная | |
| 14 | 149001907001 | Планка | |
| 15 | 085000171501 | Болт М8х1-6gх23 | |
| 16 | 125000801511 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
