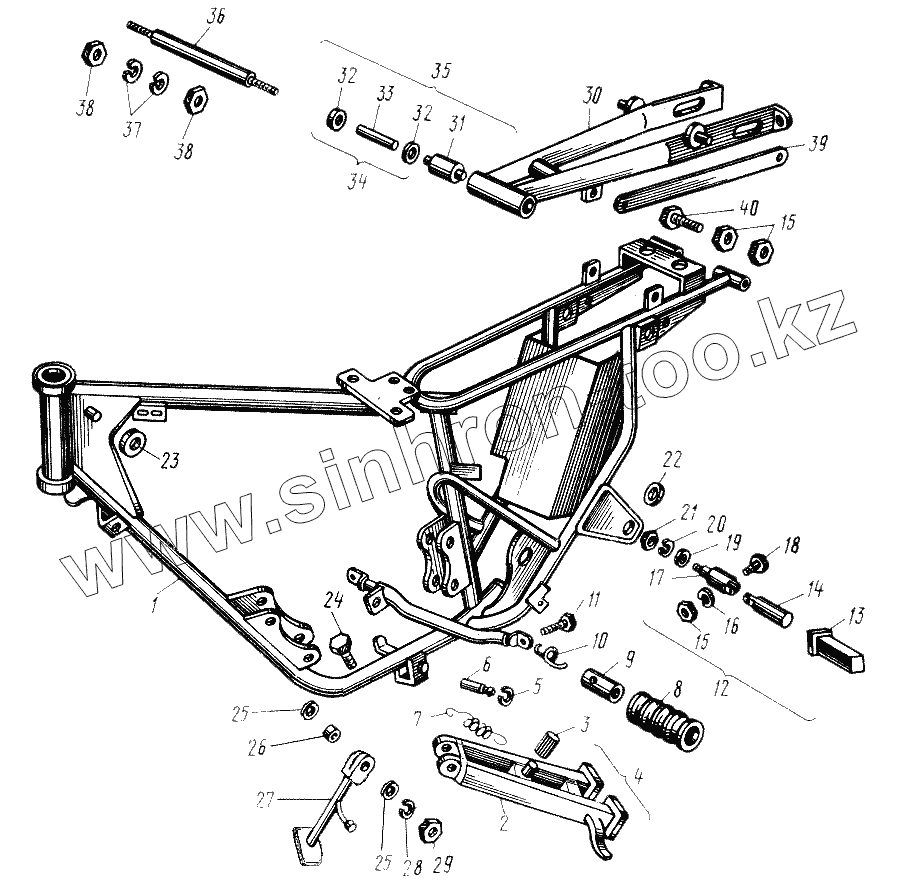

Каталог запасных частей к технике: ЗиД "Сова". Рама и маятник

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
33
34
35
36
37
38
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
149000290001 149000290001 Рама с подставкой
1 149000291801 Рама
2 149000293001 Подставка мотоцикла
3 149000213301 Упор
4 125000294001 Подставка мотоцикла
5 085820478701 Шайба 12.65Г
6 075000203701 Ось подставки
7 125000203801 Пружина подставки
8 134001907101 Валик подножки
9 134001904701 Основание подножки
10 134000201401 Пружина
11 134001903501 Ось
12 095001992201 Подножка для пассажира
13 9519048 Валик подножки для пассажира
14 075001904701 Основание подножки
15 085000370701 Гайка М8х1-6Н
16 085820471601 Шайба 8.65Г.019 ГОСТ 6402-70
17 075001904901 Палец подножки
18 085820171601 Болт М8х1-6gх30
19 085820472001 Шайба 10.01.019 ГОСТ 10450-78
20 085820472401 Шайба 10.65Г.019
21 085820373501 Гайка М10-6Н.6.019 ГОСТ 5927-70
22 085000472301 Шайба 15
23 125001909301 Колпачок
24 085000172001 Болт М10х1-6gх41
25 085820471501 Шайба 8.01.019 ГОСТ 11371-78
26 141000207301 Втулка распорная
27 149000293101 Боковой упор
28 085820471601 Шайба 8.65Г.019 ГОСТ 6402-70
29 085000370701 Гайка М8х1-6Н
30 149000390501 Маятник
31 7503904 Сайлент-блок
32 075000301001 Втулка направляющая
33 075000300901 Труба распорная
34 075000390301 Втулка распорная
35 149000390001 Маятник с сайлент-блоками
36 075001900501 Ось маятника
37 085820479801 Шайба 12.65Г.019 ГОСТ 6402-70
38 085000371101 Гайка М12х1-6Н
39 150001908301 Тяга реактивная
40 085000171501 Болт М8х1-6gх23
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
