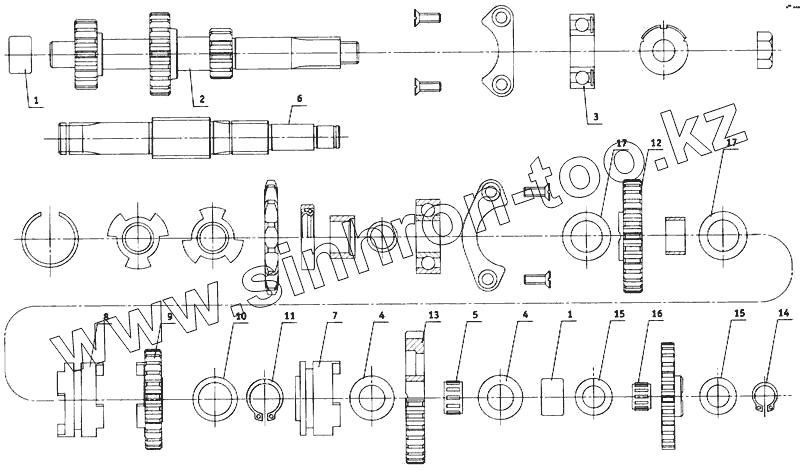

Каталог запасных частей к технике: ЗиД-50 "Пилот". Коробка передач
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 191820190701 | Подшипник СК 142012Е ГОСТ 4060-78 | |
| 2 | 191000191201 | Вал первичный | |
| 3 | 191820190401 | Подшипник 60203 ГОСТ 7242-81 | |
| 4 | 191000117501 | Шайба 14 | |
| 5 | 191820196601 | Подшипник К14х18х10Д ГОСТ 24310-80 | |
| 6 | 191000103001 | Вал вторичный | |
| 7 | 191000116101 | Муфта включения I передачи | |
| 8 | 191000116201 | Муфта включения II и III передач | |
| 9 | 191000116801 | Шестерня III передачи вторичного вала | |
| 10 | 191000117101 | Шайба 18 | |
| 11 | 191820117301 | Кольцо В18 ГОСТ 13942-86 | |
| 12 | 191000116901 | Шестерня II передачи вторичного вала | |
| 13 | 191000116701 | Шестерня I передачи вторичного вала | |
| 14 | 191820118101 | Кольцо В12 ГОСТ 13942-86 | |
| 15 | 191000117701 | Шайба 12 | |
| 16 | 191820196701 | Подшипник К12х15х10Е ГОСТ 24310-80 | |
| 17 | 191000118501 | Шайба 17 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
