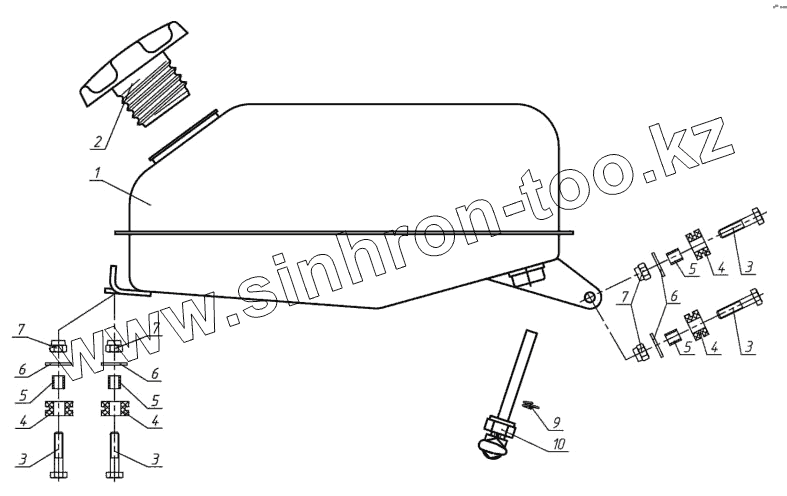

Каталог запасных частей к технике: ЗиД-50-03 "Робинзон". Бак топливный
1
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
7
7
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 192001390101 | Бак топливный | |
| 2 | 149001390301 | Замок топливного бака с ключами 96.10.00-10ГЧ | |
| 3 | 085820174601 | Болт М6-6gх28.56.019 | |
| 4 | 220001902541 | Муфта | |
| 5 | 220001909101 | Втулка | |
| 6 | 085820470901 | Шайба 6.01.01У ГОСТ 6958-78 | |
| 7 | 085820375301 | Гайка М6-6Н.8.019 ОСТ37.001.109-72 | |
| 8 | 220001998201 | Кран топливный фирмы «Jikov» | |
| 9 | 141001941301 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
