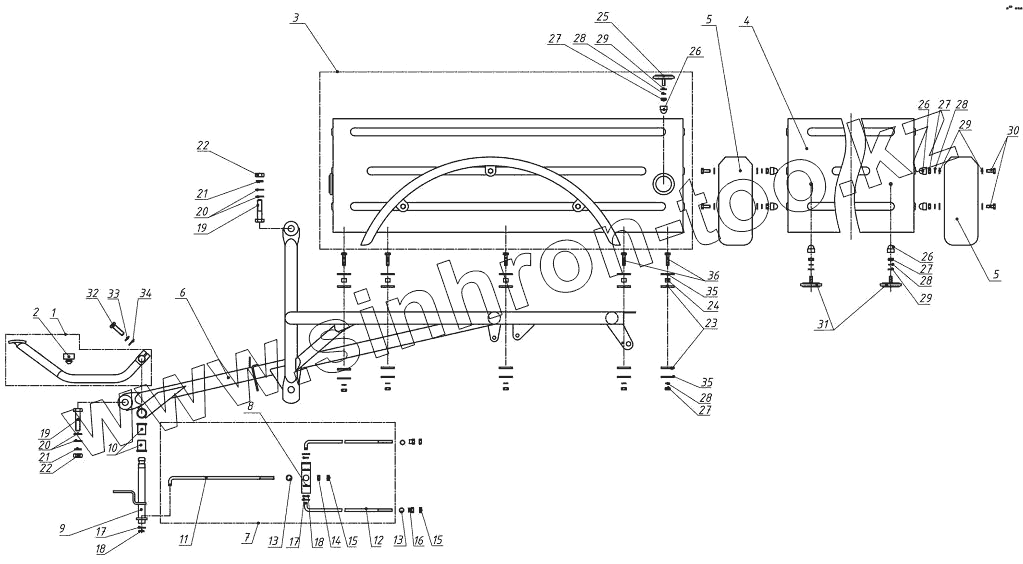

Каталог запасных частей к технике: ЗиД-50-02. Кузов с рамой
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
26
26
27
27
27
27
28
28
28
28
29
29
29
30
31
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 955001993201 | Рычаг тормоза | |
| 2 | 150001402301 | Упор | |
| 3 | 195002990011 | Кузов с щитками | |
| 3 | 195002990001 | Кузов с щитками | |
| 4 | 195002990101 | Кузов | |
| 4 | 195002990111 | Кузов | |
| 5 | 195002990201 | Щиток задний | |
| 6 | 195002890011 | Рама кузова | |
| 7 | 195001992901 | Тяги тормозные | |
| 8 | 195001992801 | Делитель | |
| 9 | 955001990701 | Ось тормозная | |
| 10 | 125001909201 | Втулка | |
| 11 | 192001902801 | Тяга тормозная | |
| 12 | 195001946301 | Тяга | |
| 13 | 095000900701 | Втулка тормозного рычага | |
| 14 | 199001938101 | Гайка М6-6Н | |
| 15 | 085820370501 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 16 | 085000370301 | Гайка М6-6Н | |
| 17 | 085820471101 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 18 | 085820670101 | Шплинт 2х12.01.12 | |
| 19 | 085000177101 | Болт М10х1-6gх48 | |
| 20 | 085820472001 | Шайба 10.01.019 ГОСТ 10450-78 | |
| 21 | 085820472401 | Шайба 10.65Г.019 | |
| 22 | 085000370801 | Гайка М 10х1-6Н | |
| 23 | 195001901801 | Шайба | |
| 24 | 195001902001 | Втулка | |
| 25 | 15.3731 | Световозвращатель | |
| 26 | 158000005601 | Колпачок | |
| 27 | 085820370501 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 28 | 085820471001 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 29 | 085820470901 | Шайба 6.01.01У ГОСТ 6958-78 | |
| 30 | 085000170601 | Болт М6-6gх17 | |
| 31 | 13.3731 | Световозвращатель | |
| 32 | 085820171601 | Болт М8х1-6gх30 | |
| 33 | 085820471601 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 34 | 085820471501 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 35 | 195001901901 | Шайба | |
| 36 | 085820176701 | Болт М6-6gх25.56.019 ГОСТ 7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
