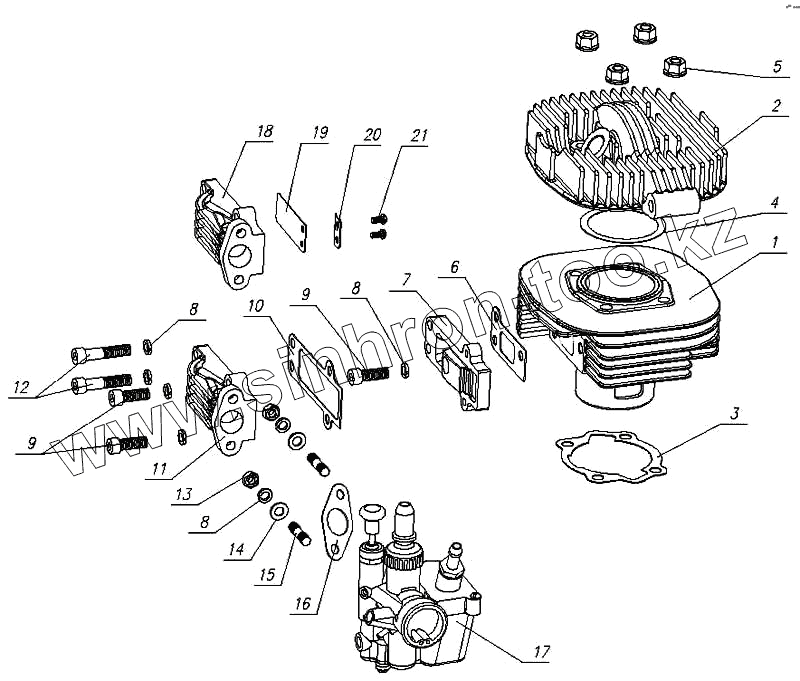

Каталог запасных частей к технике: ЗиД-36 "Птаха". Цилиндр
1
2
3
4
5
6
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 164000195501 | Цилиндр | |
| 2 | 164000109301 | Головка цилиндра | |
| 3 | 164000115001 | Прокладка цилиндра | |
| 4 | 164000109401 | Прокладка головки цилиндра | |
| 5 | 085000372401 | Гайка М6-6Н | |
| 6 | 164000115701 | Прокладка фланца впускного | |
| 7 | 164000110201 | Фланец впускной | |
| 8 | 085820470701 | Шайба 5.65Г.019 ГОСТ 6402-70 | |
| 9 | 085820277601 | Винт М5-6gх16.56.019 ГОСТ 11738-84 | |
| 10 | 164000115401 | Прокладка патрубка впускного | |
| 11 | 164000195601 | Патрубок карбюратора | |
| 12 | 085000277701 | Винт М5-6gх27 | |
| 13 | 085820370201 | Гайка М5-6Н.6.019 ГОСТ 5927-70 | |
| 14 | 085820470801 | Шайба 5.01.019 ГОСТ 11371-78 | |
| 15 | 085000772701 | Шпилька М5-6gх20 | |
| 16 | 164000115311 | Прокладка карбюратора | |
| 17 | 164000194711 | Карбюратор К38 | |
| 18 | 164000110101 | Патрубок карбюратора | |
| 19 | 164000112501 | Пластина клапана | |
| 20 | 164000112601 | Прижим | |
| 21 | 085820275401 | Винт В1.М3-6gх6.58 ГОСТ 17473-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
