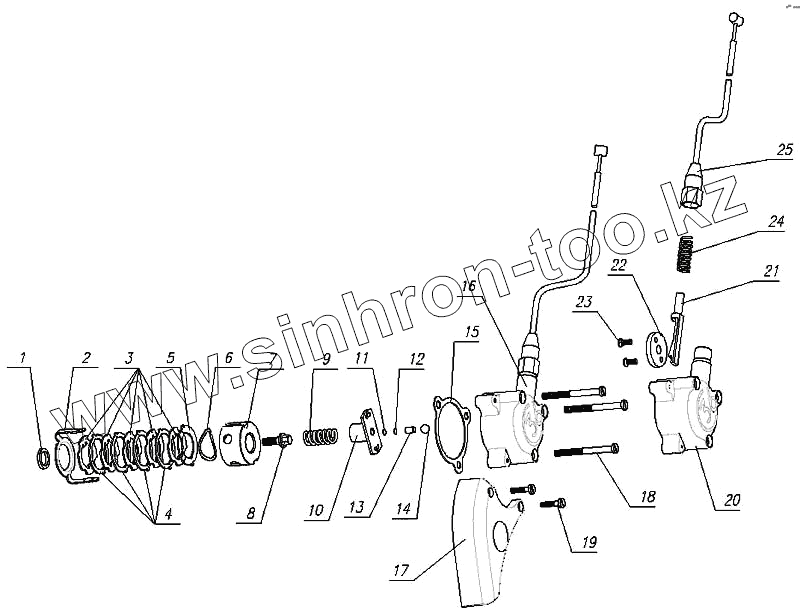

Каталог запасных частей к технике: ЗиД-36 "Птаха". Сцепление
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 164000104701 | Шайба шестерни моторной | |
| 2 | 164000106101 | Скоба | |
| 3 | 164000105901 | Диск сцепления ведомый | |
| 4 | 164000105801 | Диск сцепления ведущий | |
| 5 | 164000107001 | Диск сцепления опорный | |
| 6 | 164000107101 | Пружина сцепления обратная | |
| 7 | 164000105701 | Барабан сцепления | |
| 8 | 164000106601 | Болт специальный | |
| 9 | 164000106001 | Пружина сцепления | |
| 10 | 164000106201 | Планка нажимная | |
| 11 | 085006408001 | Шайба регулировочная | |
| 12 | 085006408011 | Шайба регулировочная | |
| 13 | 164000106301 | Толкатель | |
| 14 | 164820106701 | Шарик Б 7,144-200 | |
| 15 | 164000100601 | Прокладка крышки сцепления | |
| 16 | 164000190501 | Крышка сцепления | |
| 17 | 164000101301 | Закрытие звездочки | |
| 18 | 085000277201 | Винт М5-6gх55 | |
| 19 | 085820277101 | Винт В.М4-6gх14.56.019 ГОСТ 1491-80 | |
| 20 | 164000100501 | Крышка сцепления | |
| 21 | 164000110901 | Шток выжима сцепления | |
| 22 | 164000112701 | Диск | |
| 23 | 085820277501 | Винт В.М4-6gх10.56 ГОСТ 17475-80 | |
| 24 | 164000114401 | Пружина возвратная | |
| 25 | 164000190801 | Трос сцепления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
