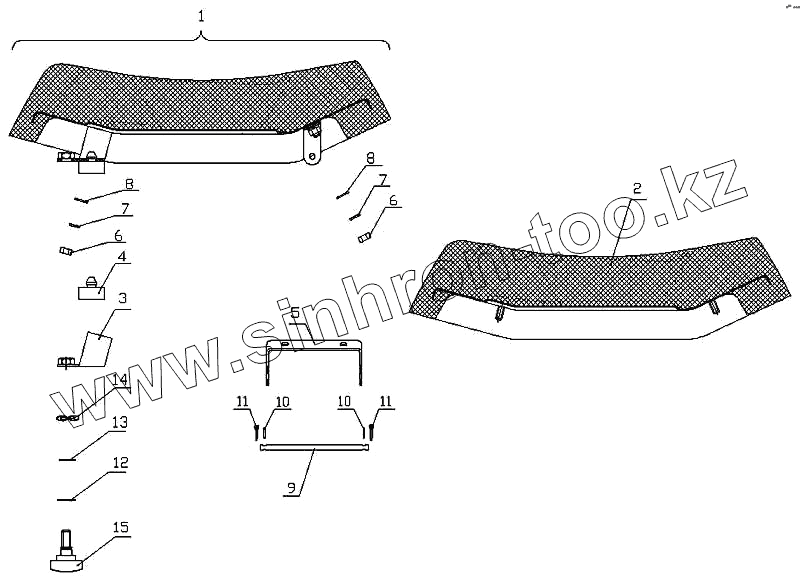

Каталог запасных частей к технике: ЗиД-36 "Птаха". Седло
1
2
3
4
5
6
6
7
7
8
8
9
10
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 164001490001 | Седло | |
| 2 | 164001490101 | Седло | |
| 3 | 164001493001 | Кронштейн | |
| 4 | 150001402301 | Упор | |
| 5 | 164001417001 | Планка | |
| 6 | 085820370501 | Гайка М6-6Н.6.019 ГОСТ 5927-70 | |
| 7 | 085820471001 | Шайба 6.65Г. 019 ГОСТ 6402-70 | |
| 8 | 085820471101 | Шайба 6.01.019 ГОСТ 11371-78 | |
| 9 | 164001903401 | Ось шарнира | |
| 10 | 085820470801 | Шайба 5.01.019 ГОСТ 11371-78 | |
| 11 | 085820670201 | Шплинт 1,6х10.0112 ГОСТ 397-79 | |
| 12 | 085000478601 | Шайба 10 | |
| 13 | 085001171401 | Кольцо 6х1 | |
| 14 | 085002470701 | Шайба 10 | |
| 15 | 124001090301 | Стержень с колпачком |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
