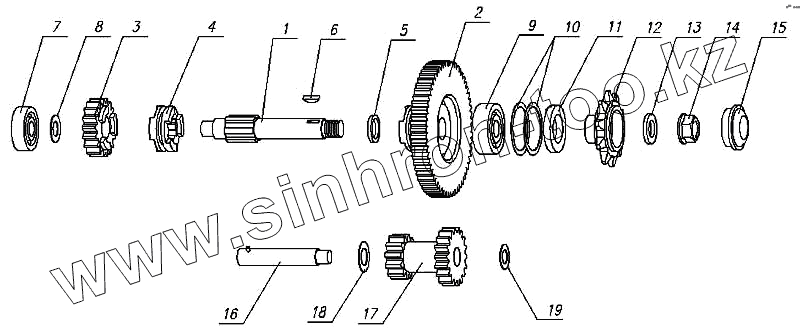

Каталог запасных частей к технике: ЗиД-36 "Птаха". Коробка передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 164000102901 | Вал первичный | |
| 2 | 164000191201 | Шестерня моторная ведомая | |
| 3 | 164000191501 | Шестерня первичного вала | |
| 4 | 164000104601 | Муфта переключения | |
| 5 | 164000105601 | Шайба опорная | |
| 6 | 085001000701 | Шпонка сегментная 2,5х3,1 | |
| 7 | 164820193601 | Подшипник 29 ГОСТ 8338-75 | |
| 8 | 085000408121 | Шайба | |
| 9 | 164820193501 | Подшипник 6.201Ш ГОСТ 8338-75 | |
| 10 | 085000408201 | Шайба 26 | |
| 11 | 164000190601 | Манжета 17х28х4 | |
| 12 | 164000110501 | Звездочка | |
| 13 | 191000104701 | Шайба шестерни моторной | |
| 14 | 085000372701 | Гайка М8х1-6Н | |
| 15 | 164000111001 | Заглушка | |
| 16 | 164000191301 | Вал вторичный | |
| 17 | 164000103101 | Блок шестерен | |
| 18 | 085000408131 | Шайба | |
| 19 | 085000408111 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
