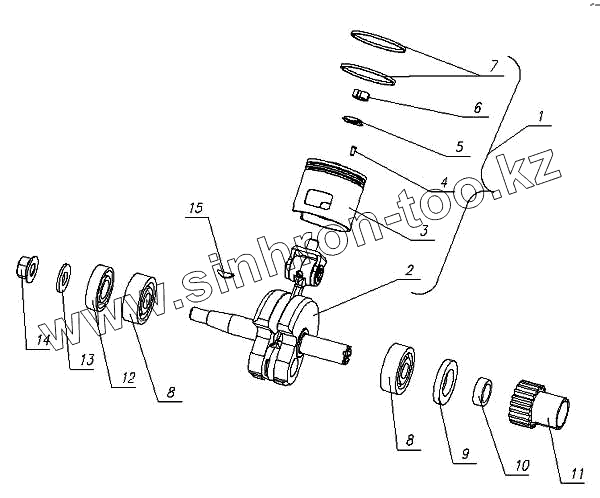

Каталог запасных частей к технике: ЗиД-36 "Птаха". Коленчатый вал
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 164000192001 | Коленчатый вал с поршнем | |
| 2 | 164000191901 | Коленчатый вал | |
| 3 | 164000193201 | Поршень | |
| 4 | 164000104201 | Штифт | |
| 5 | 164000108801 | Стопор | |
| 6 | 164000108701 | Гайка М6х0,5-4Н5Н | |
| 7 | 164000108501 | Кольцо поршневое | |
| 8 | 164000193501 | Подшипник 6.201Ш ГОСТ 8338-75 | |
| 9 | 164000190601 | Манжета 17х28х4 | |
| 10 | 164000112001 | Втулка распорная | |
| 11 | 164000191101 | Шестерня моторная ведущая | |
| 12 | 164000192301 | Манжета 1,2-12х28-2 ГОСТ 8752-79 | |
| 13 | 164000115601 | Шайба генератора | |
| 14 | 085000372701 | Гайка М8х1-6Н | |
| 15 | 085001000701 | Шпонка сегментная 2,5х3,1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
