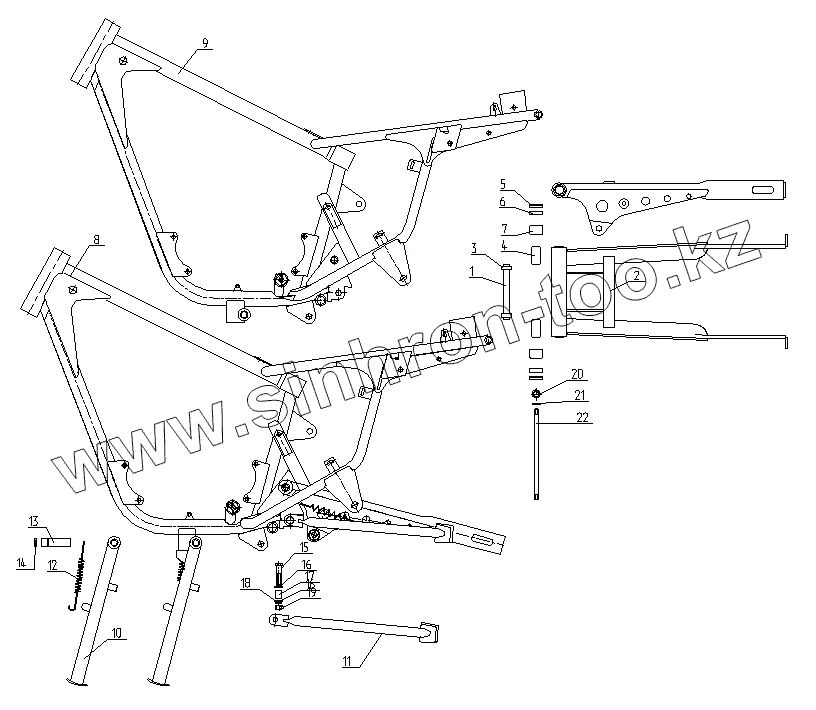

Каталог запасных частей к технике: ЗиД-200 "Курьер". Рама и маятник
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 141000390301 | Втулка распорная | |
| 2 | 141000390501 | Маятник | |
| 3 | 141000301001 | Втулка направляющая | |
| 4 | 141000301301 | Втулка внутренняя | |
| 5 | 141000302501 | Уплотнение | |
| 6 | 150820302101 | Кольцо 020-026-36-2-2 | |
| 7 | 150820391101 | Подшипник 942/20 | |
| 8 | 141000290001 | Рама с подставкой | |
| 9 | 141000291801 | Рама | |
| 10 | 141000293001 | Подставка мотоцикла | |
| 11 | 141000293101 | Боковой упор | |
| 12 | 125000203801 | Пружина подставки | |
| 13 | 075000203701 | Ось подставки | |
| 14 | 085820478701 | Шайба 12.65Г | |
| 15 | 085820171601 | Болт М8х1-6gх30 | |
| 16 | 085820471501 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 17 | 141000207301 | Втулка распорная | |
| 18 | 085820471601 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 19 | 085000370701 | Гайка М8х1-6Н | |
| 20 | 085000371101 | Гайка М12х1-6Н | |
| 21 | 085820479801 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 22 | 075001900501 | Ось маятника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
