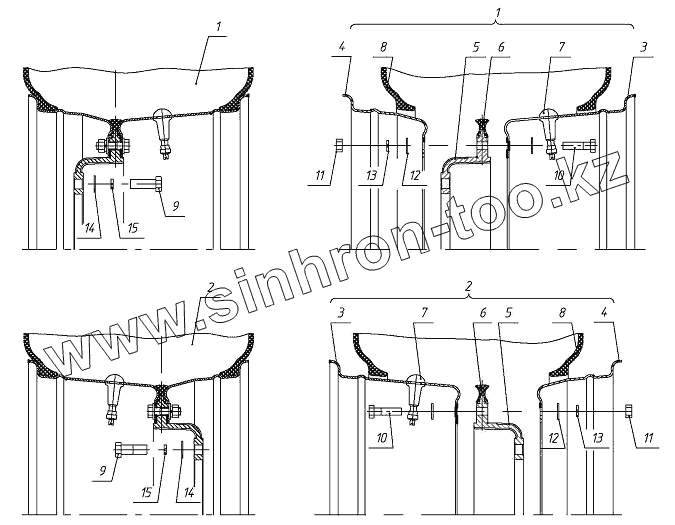

Каталог запасных частей к технике: ЗиД СТС ЗиД-200. Колесо заднее
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 239000990001 | Колесо заднее | |
| 2 | 239000990011 | Колесо заднее | |
| 3 | 301000900111 | Обод наружный | |
| 4 | 198000800301 | Обод | |
| 5 | 301000900301 | Ступица | |
| 6 | 301000800701 | Прокладка уплотнительная | |
| 7 | 301820800801 | Вентиль ЛБ | |
| 7 | 301000800811 | Вентиль УБ | |
| 8 | 239000901001 | Шина заднего колеса | |
| 9 | 085000174101 | Болт М10х1-6gх28 | |
| 10 | 085820175421 | Болт М8-6gх30.68.019 ГОСТ7796-70 | |
| 11 | 085820373401 | Гайка М8-6Н.8.019 ГОСТ15521-70 | |
| 12 | 085820471501 | Шайба 8.01.019 ГОСТ 11371-78 | |
| 13 | 085820471601 | Шайба 8.65Г.019 ГОСТ 6402-70 | |
| 14 | 085820472001 | Шайба 10.01.019 ГОСТ 10450-78 | |
| 15 | 085820472401 | Шайба 10.65Г.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
