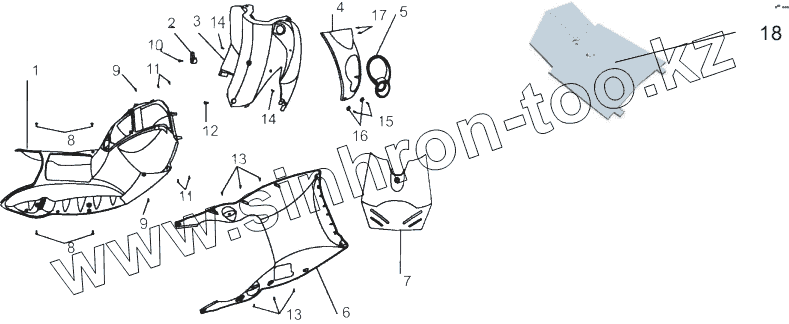

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-9N. Закрытие рамы
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 42381 | Подножка водителя правая | |
| 2 | 96921 | Крючок для шлема | |
| 3 | 43651 | Багажный отсек передний | |
| 4 | 43251 | Закрытие переднее | |
| 5 | 33610 | Указатель задний правый | |
| 6 | 16815 | Прокладка бензокраника | |
| 7 | 42331 | Накладка | |
| 8 | GB/T973-1976 | Винт М6х16 | |
| 9 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 10 | GB/T16674.1-2004 | Болт M6x16 | |
| 11 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 12 | GB/T16674.1-2004 | Болт M6x16 | |
| 13 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 14 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 15 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 16 | QC/T330 | Гайка М6 язычковая (пластинчатая) | |
| 17 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 18 | Крышка панели | Крышка панели |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
