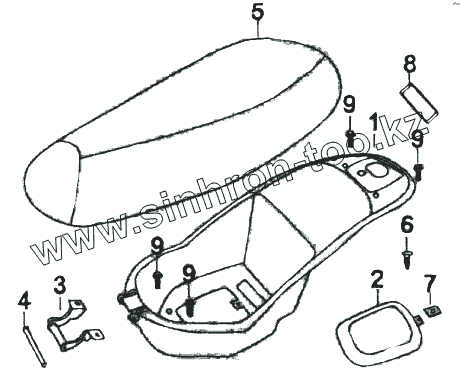

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-9N. Сидение
1
2
3
4
5
6
7
8
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 43661 | Багажный отсек задний | |
| 2 | 43313 | Закрытие карбюратора | |
| 3 | 44341 | Кронштейн правый переднего сидения | |
| 4 | 44971 | Ось сиденья | |
| 5 | 44100 | Сиденье в сборе | |
| 6 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 7 | ОС/Т330-1999 | Гайка пластинчатая ST4,8 | |
| 8 | 43654 | Закрытие номера рамы | |
| 9 | GB/T 16674.2 | Болт М6x16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
