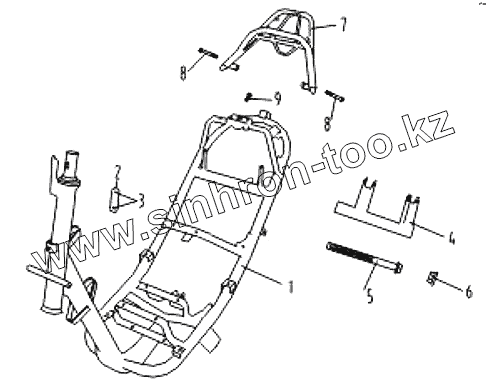

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-9N. Рама в сборе
1
2
3
4
5
6
7
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41100 | Рама | |
| 2 | 59121 | Табличка VIN | |
| 3 | GB12618-1990 | Заклепка 3.2х7 | |
| 4 | 42700 | Маятник двигателя | |
| 5 | 42756 | Ось M10x180 | |
| 6 | GB/T6187.1-2000 | Гайка M8 | |
| 7 | 45410 | Багажник задний | |
| 8 | GB/T16674.1-2004 | Болт M6x16 | |
| 9 | GB/T16674.1-2004 | Болт M6x16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
