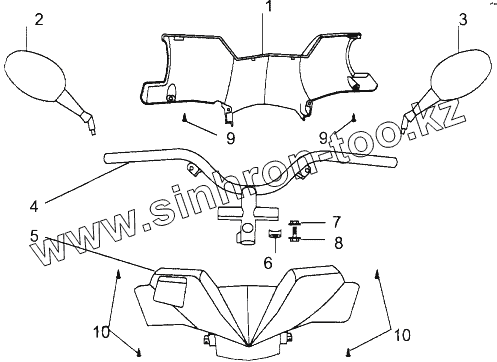

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-9N. Приборы руля
1
2
3
4
5
6
7
8
9
9
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 47212 | Закрытие руля заднее | |
| 2 | 57100 | Зеркало правое | |
| 3 | 57200 | Зеркало левое | |
| 4 | 47111 | Руль | |
| 5 | 47211 | Закрытие руля переднее | |
| 6 | 47187 | Накладка руля | |
| 7 | GB/T6187.2-2000 | Гайка М10х1.25 | |
| 8 | GB/T5789-1986 | Болт М10х1.25х50 | |
| 9 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 10 | GB/T845-1985 | Винт самонарезающий ST4.2x12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
