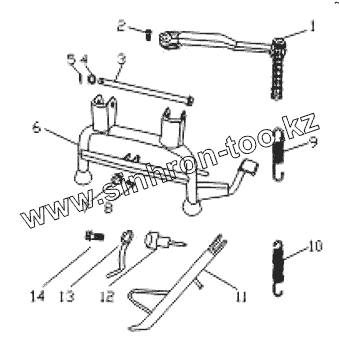

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-9N. Подставка центральная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 27700 | Рычаг кикстартера | |
| 2 | GB/T16674.1 | Болт М6х25 | |
| 3 | 42241 | Ось подставки центральной | |
| 4 | GB/T97.3-2000 | Шайба 8 | |
| 5 | GB/T91-2000 | Шплинт 2x20 | |
| 6 | 42100 | Подставка центральная | |
| 7 | 18612 | Деталь резиновая центральной подставки | |
| 8 | GB/T16674.1 | Болт М6х25 | |
| 9 | 42242 | Пружина центральной подставки | |
| 10 | 42341 | Пружина бокового упора | |
| 11 | 42300 | Боковой упор | |
| 12 | 42342 | Болт бокового упора | |
| 13 | 35370 | Выключатель системы зажигания | |
| 14 | GB/T16674.1 | Болт М6х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
