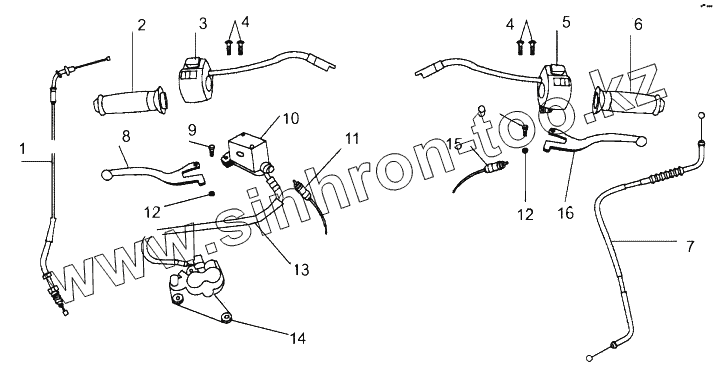

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-9N. Переключатели
1
2
3
4
4
5
6
7
8
9
9
11
12
12
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 46300/125GY | Трос дросселя | |
| 2 | 47311 | Рукоятка дросселя | |
| 3 | 35100 | Переключатель правый | |
| 4 | GB/T818-2000 | Винт М5x30 | |
| 5 | 35200 | Переключатель левый | |
| 6 | 47411 | Рукоятка левая | |
| 7 | 46410 | Трос заднего тормоза | |
| 8 | 47500 | Рычаг переднего тормоза | |
| 9 | GB/T882-1986 | Винт рычага тормоза М5 | |
| 11 | 35310 | Выключатель переднего тормоза | |
| 12 | GB/T6170-2000 | Гайка M5 | |
| 14 | 56500 | Скоба рабочего цилиндра | |
| 15 | 35330 | Выключатель заднего тормоза | |
| 16 | 47651 | Рычаг заднего тормоза | |
| 17 | Тормоз передний | Тормоз передний в сборе | |
| 18 | Главный цилиндр с рычагом | Главный цилиндр с рычагом в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
