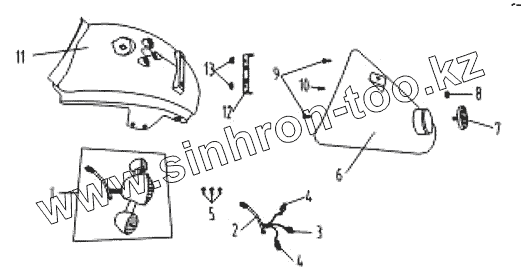

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-9N. Фонарь задний в сборе
1
2
3
4
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 33700 | Задний фонарь | |
| 2 | 33741 | Жгут заднего фонаря | |
| 3 | GB 15766.1 | Лампа 12V-35/35W | |
| 4 | GB 15766.1 | Лампа 12V-35/35W | |
| 5 | GB/818-2000 | Винт М6x12 | |
| 6 | 63412 | Щиток задний | |
| 7 | 33820 | Световозвращатель задний | |
| 8 | GB/T6177.1-2000 | Гайка M10 | |
| 9 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 10 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 11 | 43372 | Панель силовая задняя | |
| 12 | 63711 | Кронштейн номерного знака | |
| 13 | GB/T6177.1-2000 | Гайка M10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
