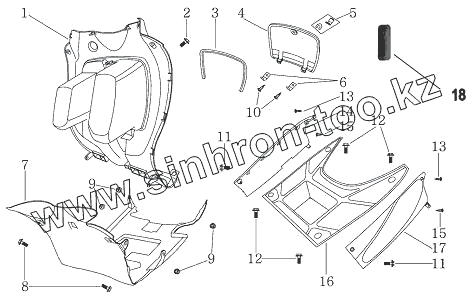

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8А (M). Закрытие рамы
1
2
3
4
5
6
7
8
9
9
10
11
11
12
12
13
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 43651 | Багажный отсек передний | |
| 2 | GB/T16674.1-2004 | Болт M6x16 | |
| 3 | 43655 | Уплотнение переднего багажного | |
| 4 | 43653 | отсека | |
| 5 | 48430 | Крышка переднего багажного отсека | |
| 6 | 43960 | Замок переднего багажника | |
| 7 | 16815 | Прокладка бензокраника | |
| 8 | GB/T16674.1-2004 | Болт M6x16 | |
| 9 | GB/T6187.2-2000 | Гайка М10х1.25 | |
| 10 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 11 | GB/T16674.1-2004 | Болт M6x16 | |
| 12 | GB/T16674.1-2004 | Болт M6x16 | |
| 13 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 14 | 43362 | Обтекатель правый | |
| 15 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 16 | 42381 | Подножка водителя правая | |
| 17 | 43462 | Обтекатель левый | |
| 18 | Закрытие левое нижнее | Закрытие левое нижнее |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
