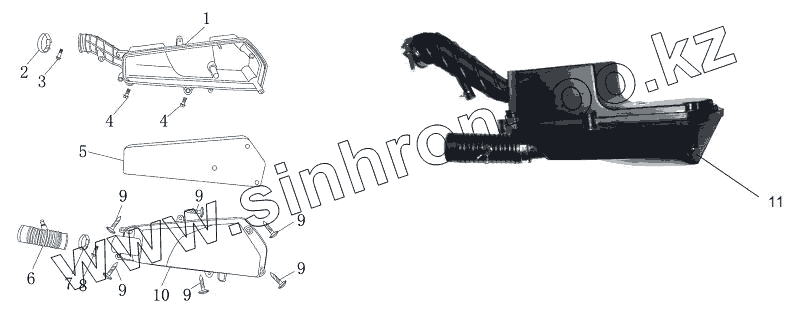

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8А (M). Воздухофильтр в сборе
1
2
3
4
4
5
6
7
8
9
9
9
9
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 17150 | Хомут | |
| 2 | 17140 | Хомут воздухофильтра | |
| 3 | GB/T818 | Винт M5х12 | |
| 4 | GB/T16674.1-2004 | Болт M6x16 | |
| 5 | 17131 | Элемент фильтрующий | |
| 6 | 040004 | Патрубок воздуховодный | |
| 7 | 17180 | Хомут воздуховодного патрубка | |
| 8 | GB/T818 | Винт M5х12 | |
| 9 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 10 | 17111 | Корпус воздушного фильтра | |
| 11 | Воздухофильтр | Воздухофильтр в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
