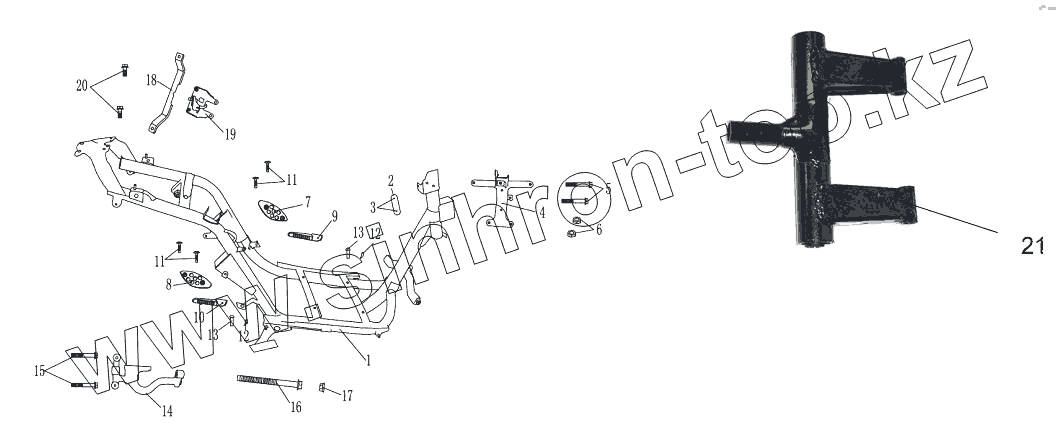

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8А (M). Рама в сборе
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41100 | Рама | |
| 2 | 59121 | Табличка VIN | |
| 3 | GB12618-1990 | Заклепка 3.2х7 | |
| 4 | 38911 | Кронштейн звукового сигнала | |
| 5 | GB/T16674.1-2004 | Болт M6x16 | |
| 6 | GB/T6187.1-2000 | Гайка M8 | |
| 7 | Закрытие декоративное | Закрытие декоративное правое | |
| 8 | Закрытие декоративное | Закрытие декоративное правое | |
| 9 | Подножка пассажира | Подножка пассажира правая | |
| 10 | Подножка пассажира | Подножка пассажира правая | |
| 11 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 12 | 93731 | Шплинт 2х20 | |
| 13 | 93721 | Болт фиксирующий | |
| 14 | 42700 | Маятник двигателя | |
| 15 | GB/T16674.1-2004 | Болт M6x16 | |
| 16 | 42756 | Ось M10x180 | |
| 17 | GB/T6187.1-2000 | Гайка M8 | |
| 18 | 43549 | Кронштейн номерного знака | |
| 19 | 48341 | Замок седла в сборе | |
| 20 | GB/T16674.1-2004 | Болт M6x16 | |
| 21 | Маятник в сборе | Маятник в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
