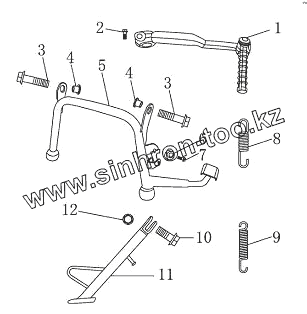

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8А (M). Подставка центральная
1
2
3
3
4
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 27700 | Рычаг кикстартера | |
| 2 | GB/T16674.1 | Болт М6х25 | |
| 3 | GB/T16674 | Болт M10x35 | |
| 4 | 42247 | Втулка центральной подставки | |
| 5 | 42100 | Подставка центральная | |
| 6 | 18612 | Деталь резиновая центральной подставки | |
| 7 | GB/T16674.1 | Болт М6х25 | |
| 8 | 42242 | Пружина центральной подставки | |
| 9 | 42341 | Пружина бокового упора | |
| 10 | 42342 | Болт бокового упора | |
| 11 | 42300 | Боковой упор | |
| 12 | GB/T6187.1-2000 | Гайка M8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
