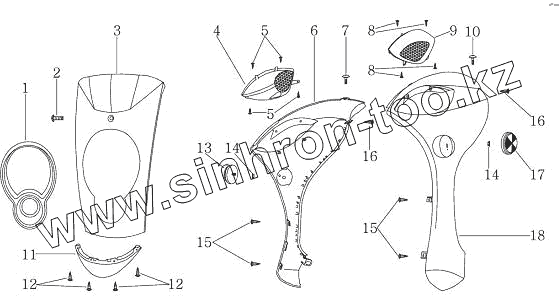

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8А (M). Облицовка передняя
1
2
3
4
5
5
6
7
8
8
9
10
11
12
12
13
14
14
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 33610 | Указатель задний правый | |
| 2 | GB/T818-2000 | Винт М5x30 | |
| 3 | 43251 | Закрытие переднее | |
| 4 | 43266 | Накладка вентиляционная | |
| 5 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 6 | 43264 | Закрытие переднее правое. | |
| 7 | GB/T973-1976 | Винт М6х16 | |
| 8 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 9 | 43267 | Накладка вентиляционная | |
| 10 | GB/T973-1976 | Винт М6х16 | |
| 11 | 43151 | Канал воздушный | |
| 12 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 13 | 33830 | Световозвращатель передний правый | |
| 14 | GB/T6187.2-2000 | Гайка М10х1.25 | |
| 14 | GB/T6187.2-2000 | Гайка М10х1.25 | |
| 15 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 16 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 17 | 33830 | Световозвращатель передний правый | |
| 18 | 43265 | Закрытие переднее левое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
