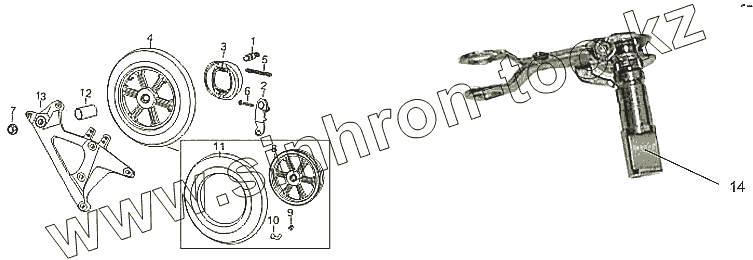

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8А (M). Колесо заднее в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 65182 | Кулачок заднего тормоза | |
| 2 | 65183 | Рычаг заднего тормоза | |
| 3 | 65110 | Колодки тормозные в сборе | |
| 4 | 64000 | Колесо заднее в сборе | |
| 5 | 65187 | Втулка заднего колеса | |
| 6 | GB/T16674.2 | Болт M12х1.25х80 | |
| 7 | GB/T6187.2 | Гайка M12х1.25 | |
| 8 | 64211 | Ступица заднего колеса | |
| 9 | 54333 | Колпачок вентиля | |
| 10 | 54334 | Вентиль | |
| 11 | 64700 | Шина задняя | |
| 12 | 64913 | Втулка заднего колеса | |
| 13 | 24751 | Кронштейн амортизатора | |
| 14 | Рычаг тормозной | Рычаг тормозной с кулачком в сборе |
