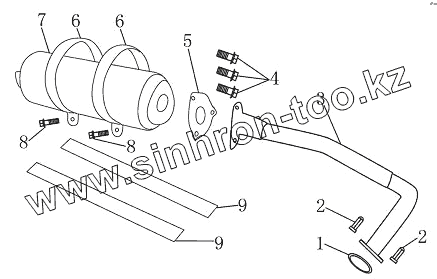

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8А (M). Глушитель в сборе
1
2
2
3
4
5
6
6
7
8
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 18211 | Выхлопная труба | |
| 2 | 18443 | Колпачковая гайка M6x32 | |
| 3 | 18100 | Глушитель выпуска в сборе | |
| 4 | GB/T16674.1 | Болт М6х25 | |
| 5 | 18221 | Прокладка глушителя | |
| 6 | 18910 | Шайба выпускной трубы | |
| 7 | 18300 | Глушитель | |
| 8 | GB/T16674.1 | Болт М6х25 | |
| 9 | 18717 | Прокладка хомута |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
