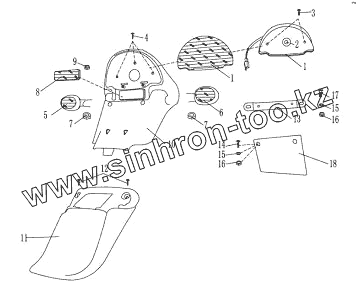

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8А (M). Фонарь задний в сборе
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 33711 | Рассеиватель заднего фонаря | |
| 2 | GB15766.1 | Лампа фары 12в, 35вт | |
| 3 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 4 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 5 | 33650 | Указатель задний левый | |
| 6 | 33610 | Указатель задний правый | |
| 7 | GB/T6177.1-2000 | Гайка M10 | |
| 8 | 33820 | Световозвращатель задний | |
| 9 | GB/T6177.1-2000 | Гайка M10 | |
| 10 | 63111 | Передняя часть заднего щитка | |
| 11 | 63151 | Задняя часть щитка | |
| 12 | GB/T845-1985 | Винт самонарезающий ST4.2x12 | |
| 13 | 63711 | Кронштейн номерного знака | |
| 14 | GB818-2000 | Винт M6x12 | |
| 15 | GB/T96.1 | Шайба 8 | |
| 16 | GB/T6177.1-2000 | Гайка M10 | |
| 17 | GB/T16674.1 | Болт М6х25 | |
| 18 | 63721 | Панель номерного знака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
