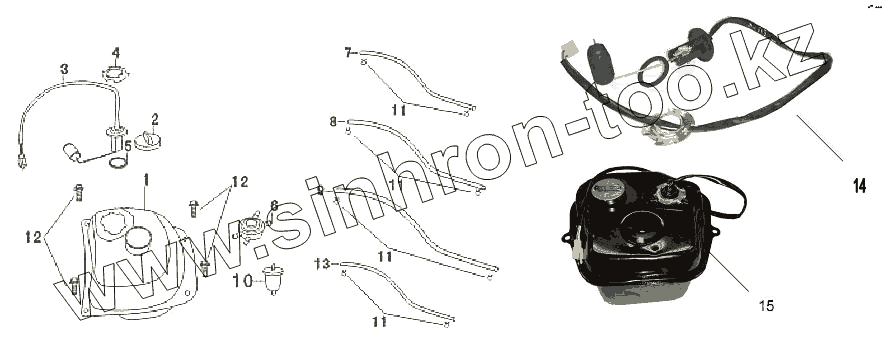

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8А (M). Бак топливный и датчик топлива
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16620 | Бак топливный в сборе | |
| 2 | 16511 | Крышка топливного бака | |
| 3 | 37810 | Датчик топлива | |
| 4 | 37887 | Шайба стопорная датчика топлива | |
| 5 | 37813 | Прокладка датчика топлива | |
| 6 | 16800 | Бензокраник | |
| 7 | 16831 | Шланг | |
| 8 | 16934 | Трубка 2 | |
| 9 | 16935 | Трубка 3 | |
| 10 | 16870 | Фильтр топливный | |
| 11 | 16832 | Хомут шланга | |
| 12 | GB/T16674.1 | Болт М6х25 | |
| 13 | 20591 | Шланг | |
| 14 | Датчик топлива | Датчик топлива в сборе | |
| 15 | Бак топливный | Бак топливный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
