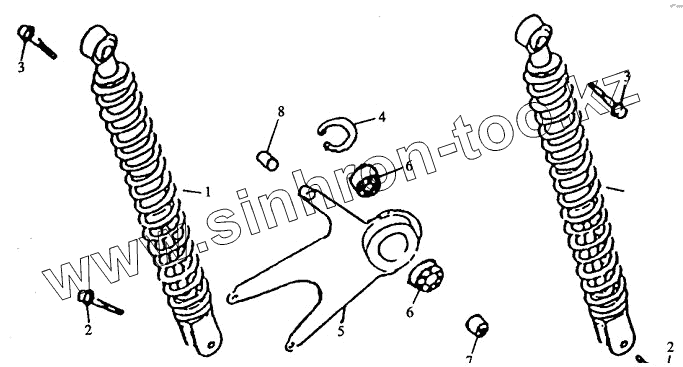

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A. Задний амортизатор
1
1
2
2
3
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00101 | Задний амортизатор | |
| 2 | GB5787-86 | Болт М10х1,25х50 | |
| 3 | GB5787-86 | Болт М10х1,25х50 | |
| 4 | GB893.1-86 | Стопорное кольцо | |
| 5 | 00102 | Кронштейн заднего амортизатора | |
| 6 | GB278-82 | Подшипник 60201 | |
| 7 | 00103 | Манжета | |
| 8 | 00104 | Амортизирующая пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
