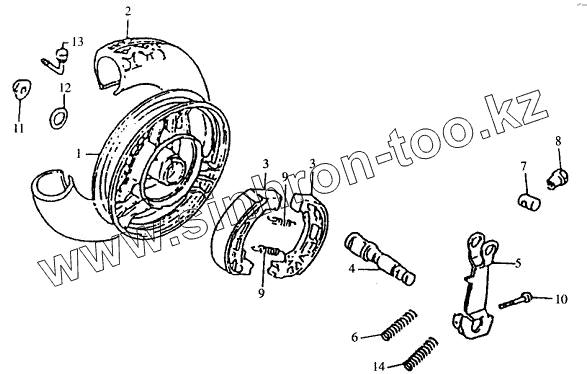

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A. Заднее колесо
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 22001 | Диск заднего колеса 2,50-12 | |
| 2 | 22002 | Шина 120/70-12,56J | |
| 3 | 22003 | Колодка заднего тормоза в сборе | |
| 4 | 22004 | Кулачок заднего тормоза | |
| 5 | 22005 | Рычаг заднего тормоза | |
| 6 | 22006 | Пружина рычага заднего тормоза | |
| 7 | 22007 | Втулка рычага заднего тормоза | |
| 8 | 22008 | Регулировочная гайка тормозной тяги | |
| 9 | 22009 | Пружина тормозной колодки | |
| 10 | GB5787-86 | Болт М10х1,25х50 | |
| 11 | GB6187-86 | Гайка М10x1.25 | |
| 12 | 22010 | Кольцо 11,3х1,3 | |
| 13 | 22011 | Клапан обода | |
| 14 | 22012 | Пружина заднего тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
