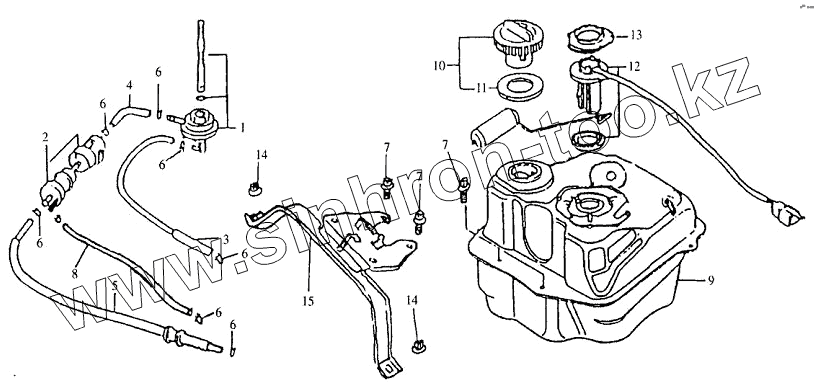

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A. Топливный бак
1
2
3
4
5
6
6
6
6
6
6
6
7
7
7
8
9
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 18001 | Бензокраник | |
| 2 | 18002 | Топливный фильтр в сборе | |
| 3 | 18003 | Вакуумная трубка в сборе | |
| 4 | 18004 | Топливная трубка в сборе | |
| 5 | 18005 | Топливная трубка в сборе | |
| 6 | 18006 | Зажим трубки | |
| 7 | GB5787-86 | Болт М10х1,25х50 | |
| 8 | 18007 | Вакуумная трубка в сборе | |
| 9 | 18008 | Топливный бак в сборе | |
| 10 | 18009 | Крышка горловины | |
| 11 | 18010 | Прокладка горловины | |
| 12 | 18011 | Датчик топлива в сборе | |
| 13 | 18012 | Фиксатор топливного блока | |
| 14 | GB6177-86 | Гайка с буртиком 5 мм | |
| 15 | 18013 | Опора фиксатора сиденья |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
