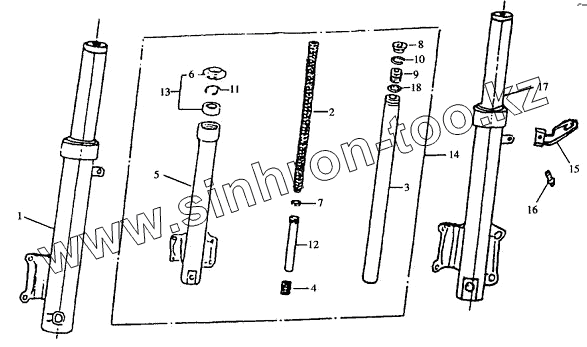

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A. Передняя вилка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 70001 | Амортизатор правый передний в сборе | |
| 2 | 70002 | Пружина амортизатора | |
| 3 | 70003 | Труба подвижная амортизатора | |
| 4 | 70004 | Пружина хода отдачи | |
| 5 | 70005 | Труба неподвижная амортизатора | |
| 6 | 70006 | Уплотнение | |
| 7 | 70007 | Поршневое кольцо | |
| 8 | 70008 | Пробка трубы вилки | |
| 9 | 70009 | Пружина | |
| 10 | 70010 | Стопорное кольцо | |
| 11 | 70011 | Стопорное кольцо | |
| 12 | 70012 | Гнездо трубы | |
| 13 | 70013 | Комплект уплотнений амортизатора | |
| 14 | 70014 | Комплект переднего амортизатора | |
| 15 | 70015 | Кронштейн | |
| 16 | GB5787-86 | Болт М10х1,25х50 | |
| 17 | 70016 | Амортизатор левый передний в сборе | |
| 18 | 70017 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
