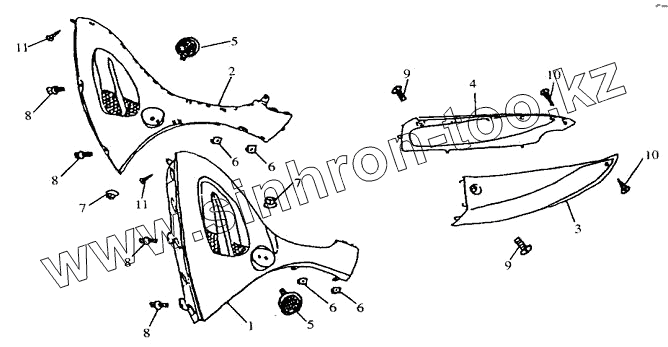

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A. Передние закрытия
1
2
3
4
5
5
6
6
6
6
7
7
8
8
8
8
9
9
10
10
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13001 | Переднее закрытие левое | |
| 2 | 13002 | Переднее закрытие правое | |
| 3 | 13003 | Нижнее закрытие левое | |
| 4 | 13004 | Нижнее закрытие правое | |
| 5 | 13005 | Передний световозвращатель | |
| 6 | 13006 | Накладка 4.8 мм | |
| 7 | GB6177-86 | Гайка с буртиком 5 мм | |
| 8 | GB5787-86 | Болт М10х1,25х50 | |
| 9 | GB818-85 | Винт 5x45 | |
| 10 | GB845-85 | Винт с резьбой 4.8x13 | |
| 11 | GB845-85 | Винт с резьбой 4.8x13 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
