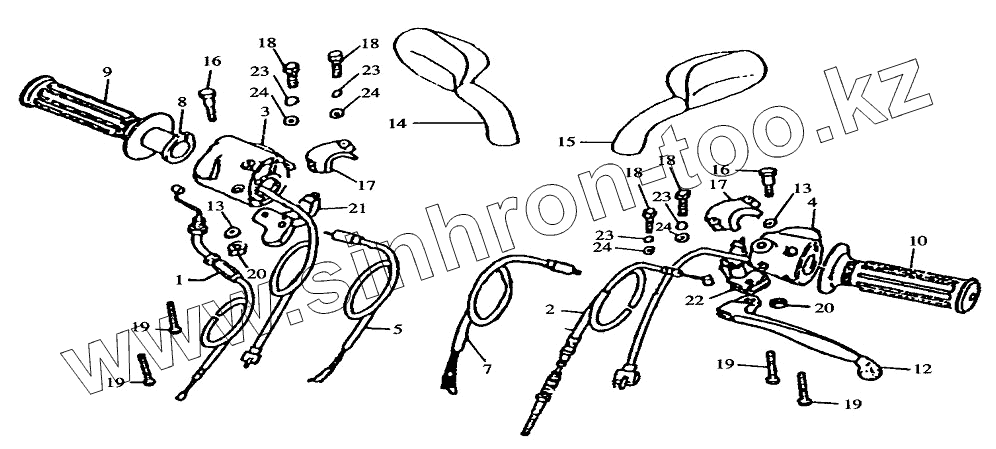

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A. Органы управления на руле
1
2
3
4
5
7
8
9
10
12
13
13
14
15
16
16
17
17
18
18
18
18
19
19
19
19
20
20
21
22
23
23
23
23
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50001 | Трос дросселя | |
| 2 | 50002 | Трос заднего тормоза | |
| 3 | 50003 | Переключатель правый | |
| 4 | 50004 | Переключатель левый | |
| 5 | 50005 | Выключатель переднего тормоза | |
| 7 | 50007 | Выключатель заднего тормоза | |
| 8 | 50008 | Трубка троса дросселя | |
| 9 | 50009 | Ручка руля правая | |
| 10 | 50010 | Ручка руля левая | |
| 12 | 50012 | Рычаг тормоза | |
| 13 | GB95-85 | Шайба 5 | |
| 14 | 50013 | Зеркало правое | |
| 15 | 50014 | Зеркало левое | |
| 16 | GB5780-86 | Болт 5x25 | |
| 17 | 50015 | Накладка кронштейна рычага | |
| 18 | GB5780-86 | Болт 5x25 | |
| 19 | GB818-85 | Винт 5x45 | |
| 20 | GB6170-86 | Гайка 5 мм | |
| 21 | 50016 | Кронштейн рычага правый | |
| 22 | 50017 | Кронштейн рычага левый | |
| 23 | GB95-85 | Шайба 5 | |
| 24 | 50018 | Шайба 6 |
