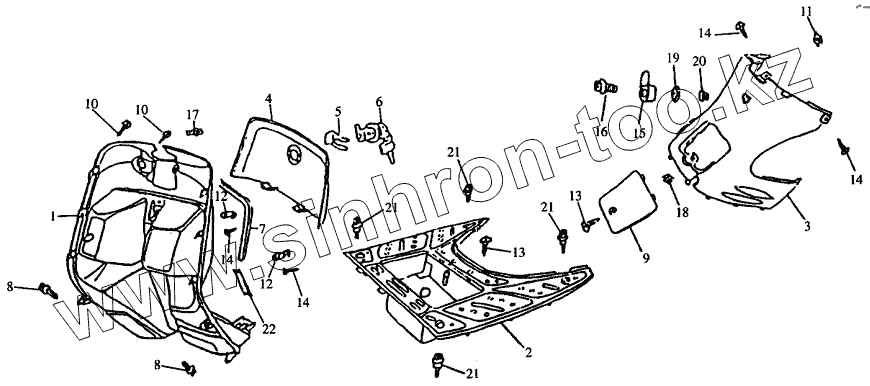

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A. Облицовка внутренняя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

10

11

12

12

13

13

14

14

14

14

15

16

17

18

19

20

21

21

21

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	14001		Панель передняя
2	14002		Панель пола
3	14003		Закрытие багажного отсека
4	14004		Крышка панели передней
5	14005		Пружинный стопор ключа
6	14006		Замок крышки
7	14007		Прокладка крышки
8	G5787-86		Болт с буртиком 6x16
9	14008		Крышка люка двигателя
10	GB845-85		Винт с резьбой 4.8x13
11	14009		Стопорная гайка 6 мм
12	14010		Кронштейн крышки
13	GB845-85		Винт с резьбой 4.8x13
14	GB845-85		Винт с резьбой 4.8x13
15	14011		Фиксатор крышки
16	GB5787-86		Болт М10х1,25х50
17	GB9074.14-88		Винт 4x8
18	14012		Прокладка 4.8 мм
19	GB95-85		Шайба 5
20	GB6177-86		Гайка с буртиком 5 мм
21	14013		Болт с буртиком 6x22
22	14014		Крышка номера

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
