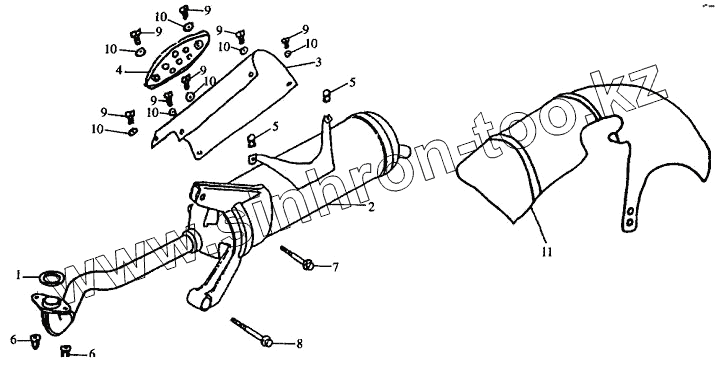

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A. Глушитель выхлопа
1
2
3
4
5
5
6
6
7
8
9
9
9
9
9
9
9
10
10
10
10
10
10
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 19001 | Прокладка трубы | |
| 2 | 19002 | Глушитель | |
| 3 | 19003 | Накладка глушителя в сборе | |
| 4 | 19004 | Декоративная пластина глушителя | |
| 5 | 19005 | Прокладка | |
| 6 | GB923-88 | Колпачковая гайка 6 мм | |
| 7 | GB5787-86 | Болт М10х1,25х50 | |
| 8 | GB5787-86 | Болт М10х1,25х50 | |
| 9 | GB5780-86 | Болт 5x25 | |
| 10 | GB95-85 | Шайба 5 | |
| 11 | 19006 | Щиток заднего колеса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
