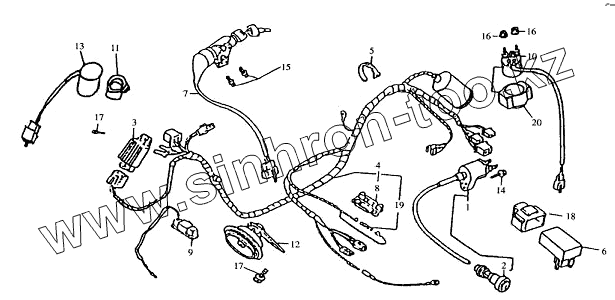

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A. Электропроводка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11001 | Катушка зажигания в сборе | |
| 2 | 11002 | Колпачок свечи в сборе | |
| 3 | 11003 | Регулятор напряжения | |
| 4 | 11004 | Пучок проводов | |
| 5 | 11005 | Стяжной хомут | |
| 6 | 11006 | Коммутатор | |
| 7 | 11007 | Замок зажигания | |
| 8 | 11008 | Корпус плавкого предохранителя 7А | |
| 9 | 11009 | Резистор в комплекте | |
| 10 | 11010 | Реле стартера | |
| 11 | 11011 | Резиновый корпус прерывателя сигнала. | |
| 12 | 11012 | Сигнал | |
| 13 | 11013 | Реле указателей поворота | |
| 14 | GB5787-86 | Болт М10х1,25х50 | |
| 15 | GB5787-86 | Болт М10х1,25х50 | |
| 16 | GB6177-86 | Гайка с буртиком 5 мм | |
| 17 | GB5787-86 | Болт М10х1,25х50 | |
| 18 | 11014 | Корпус коммутатора | |
| 19 | 11015 | Плавкий предохранитель (7A) | |
| 20 | 11016 | Резиновый корпус реле стартера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
