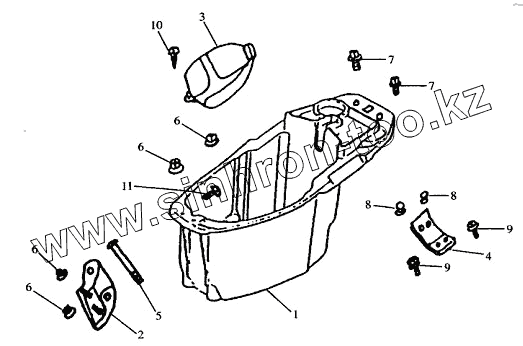

Каталог запасных частей к технике: ЗиД Скутер LF-50QT-8A. Багажный отсек
1
2
3
4
5
6
6
6
6
7
7
8
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 15001 | Корпус багажного отсека | |
| 2 | 15002 | Опора | |
| 3 | 15003 | Крышка люка карбюратора | |
| 4 | 15004 | Опора топливного фильтра | |
| 5 | 15005 | Ось опоры | |
| 6 | GB6177-86 | Гайка с буртиком 5 мм | |
| 7 | GB5787-86 | Болт М10х1,25х50 | |
| 8 | 15006 | Шайба резиновая | |
| 9 | GB9074.1-88 | Винт - шайба 3x22 | |
| 10 | GB845-85 | Винт с резьбой 4.8x13 | |
| 11 | 15007 | Болт 6x18 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
