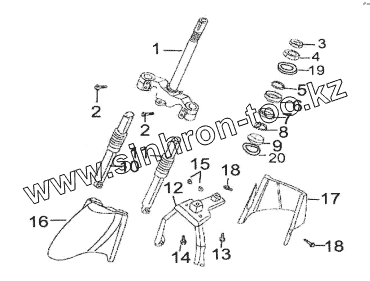

Каталог запасных частей к технике: ЗиД Мотороллер LF-50QT-15. Вилка передняя в сборе
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 51210 | Траверса в сборе | |
| 2 | GB/T16674.1 | Болт М6х25 | |
| 3 | 51225 | Контргайка рулевой колонки | |
| 4 | 51223 | Гайка рулевой колонки | |
| 5 | 51715 | Подшипник верхний | |
| 6 | 51712 | Нижняя чашка верхнего подшипника | |
| 7 | 51713 | Верхняя чашка нижнего подшипника | |
| 8 | 51716 | Подшипник нижний | |
| 9 | 51714 | Нижняя чашка нижнего подшипника | |
| 10 | 52400 | Амортизатор передний правый | |
| 11 | 52500 | Амортизатор передний левый | |
| 12 | 53210 | Опора переднего щитка | |
| 13 | GB/T16674.1 | Болт М6х25 | |
| 14 | GB/T16674.1 | Болт М6х25 | |
| 15 | 53515 | Резиновый демпфер переднего щитка | |
| 16 | 53111 | Передний щиток | |
| 17 | 53113 | Закрытие для переднего щитка | |
| 18 | Болт | Болт | |
| 19 | Верхняя чашка верхнего подшипника | Верхняя чашка верхнего подшипника | |
| 20 | Шайба | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
