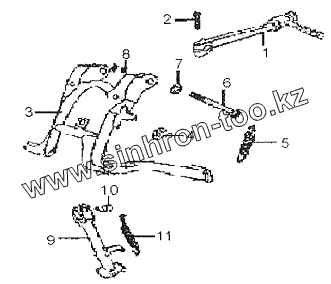

Каталог запасных частей к технике: ЗиД Мотороллер LF-50QT-15. Центральная подставка
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 27700 | Рычаг кикстартера | |
| 2 | GB/T16674.1 | Болт М6х25 | |
| 3 | 42100 | Подставка центральная | |
| 4 | 18612 | Деталь резиновая центральной подставки | |
| 5 | 42242 | Пружина центральной подставки | |
| 6 | 42241 | Ось подставки центральной | |
| 7 | GB/T96.1 | Шайба 8 | |
| 8 | GB/T6187.1 | Гайка М6 | |
| 9 | 42300 | Боковой упор | |
| 10 | 42342 | Болт бокового упора | |
| 11 | 42341 | Пружина бокового упора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
