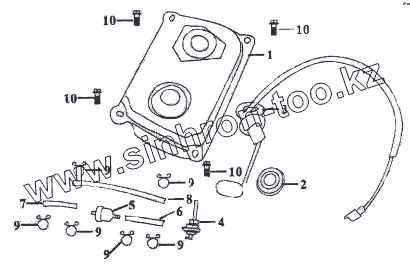

Каталог запасных частей к технике: ЗиД Мотороллер LF-50QT-15. Топливный бак и датчик топлива
1
2
3
4
5
6
7
8
9
9
9
9
9
9
10
10
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 16610 | Топливный бак | |
| 2 | 16500 | Крышка бака топливного | |
| 3 | 37810 | Датчик топлива | |
| 4 | 16910 | Топливный кран | |
| 5 | 16920 | Топливный фильтр | |
| 6 | 16931 | Топливопровод фильтра | |
| 7 | 16932 | Топливопровод бензокраника | |
| 8 | 16933 | Топливопровод бака | |
| 9 | 16934 | Трубка 2 | |
| 10 | GB/T16674.1 | Болт М6х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
